اختيار رافعة محمولة على شاحنة: حمل الرفع ونصف قطر العمل وحمولة النقل

اختر رافعة مثبتة على الشاحنة باستخدام الرفعات الممثلة، ونصف القطر العام، وظروف الدعم، والسماح بالحمولة المتبقية. قارن بين مقترحات الرافعة ذات الذراع المحدب والذراع المتكئ.

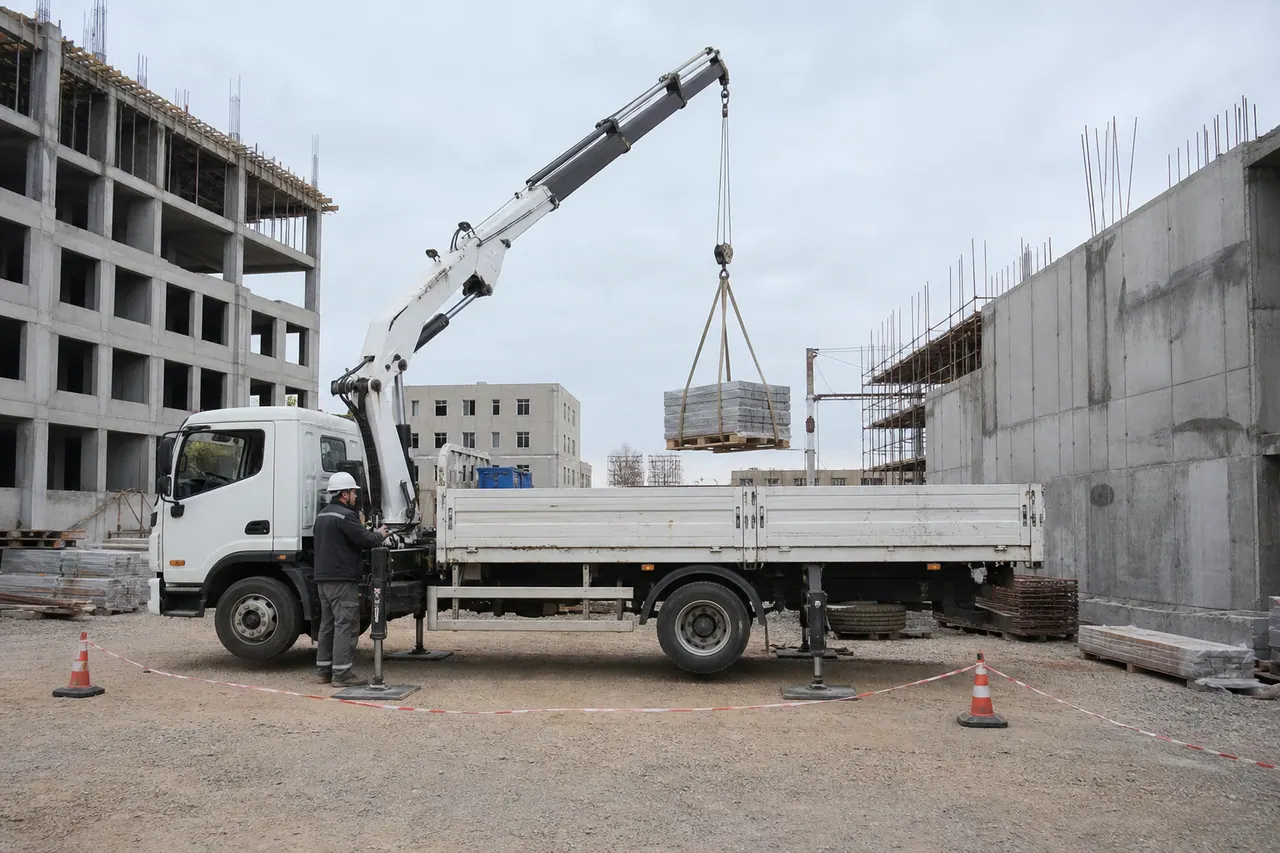

تبدأ عملية الرفع أثناء التسليم من موضع التقاط الحمولة وتنتهي عند موضع وضعها
  • 01الحمولة وملحقات الرفع
  • 02نصف القطر والارتفاع والعوائق
  • 03مساحة الركائز والدعم الأرضي
  • 04الحمولة ومساحة السطح بعد التثبيت

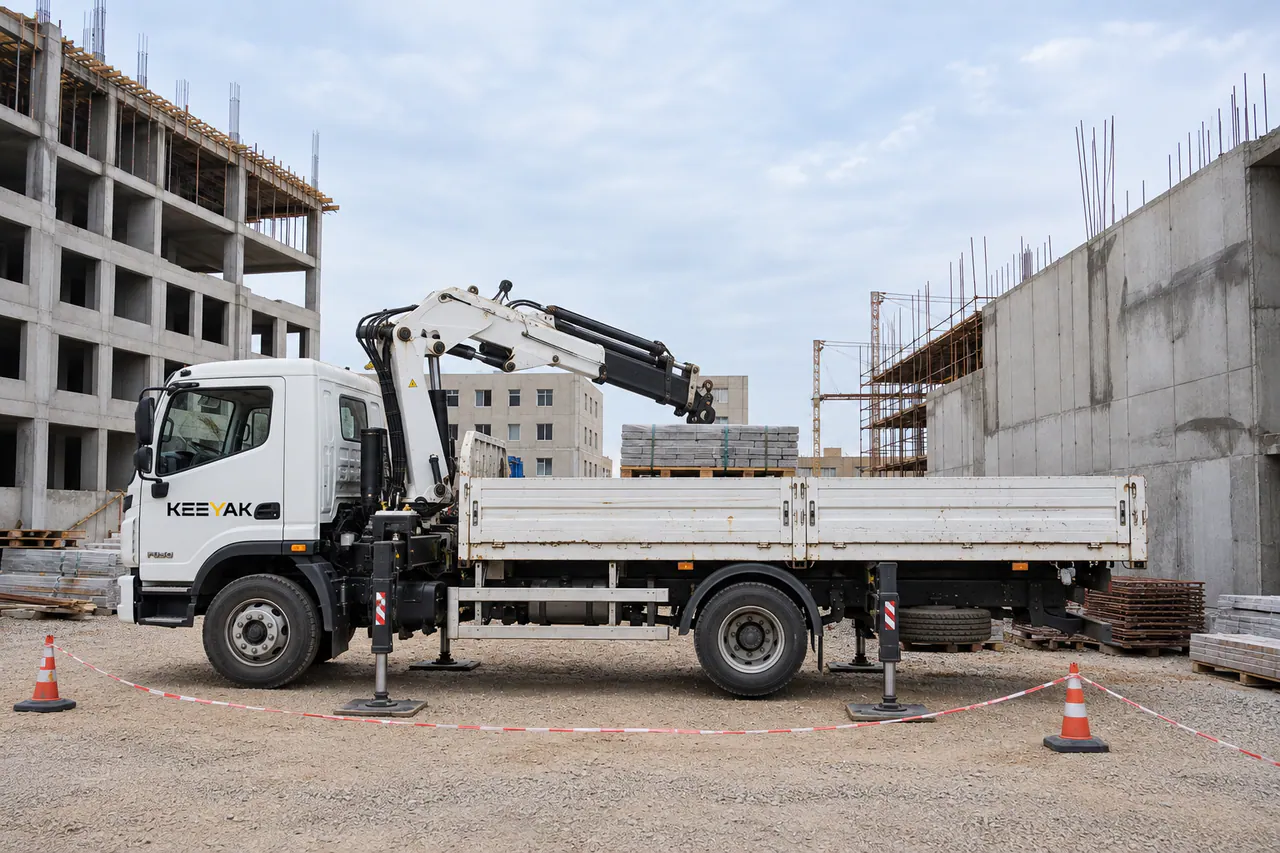

اعرض الصورة المرجعيةشاحنة مزودة برافعة في موضع لتخطيط تسليم المواد وتركيبها

شاحنة مزودة برافعة في موضع لتخطيط تسليم المواد وتركيبها

ابدأ بالحمولات التي ستنقلها شاحنة التسليم فعلًا

سجّل معًا أوزان حمولات التسليم المعتادة وأبعادها وملحقات الرفع ونقاط المناولة. وأدرج المهمة الصعبة المتكررة، مثل تجاوز عائق في الموقع أو العمل من مساحة وقوف ضيقة. فقد تغيّر هذه الحالة اختيار الرافعة حتى إن كانت معظم عمليات التسليم سهلة.

يجب أن يغطي مخطط الأحمال الخاص بتكوين الرافعة المقترح تلك المواضع. ويُقاس نصف قطر العمل من النقاط المرجعية التي تحددها الشركة المصنّعة؛ فالقياس من الصدام أو حافة صندوق الحمولة قد يعطي مسافة تختلف عما يستخدمه المخطط.

تقارن فئة شاحنات الرافعات من KEEYAK بين الذراع التلسكوبي المستقيم والذراع المفصلي. وإذا كان تجاوز العوائق هو العامل الحاسم، فاستخدم مقارنة نوعي الذراع. يجمع هذا الدليل متطلبات الرفع والنقل ضمن مواصفات شراء واحدة.

مرّر أفقيًا لعرض جميع الأعمدة.

اربط كل قيمة مقننة للرافعة بظروف تشغيلها
المتطلبات.ماذا يجب توفيره.ما للتحقق
الرفعات الممثلةحالة الحمولة الكاملة والمراكز المطلوبةالجدول الدقيق والتكوين والخصومات المطبقة
إعداد التشغيلالركن، الدعائم، الأرض، والعوائقالتثبيت والظروف التشغيلية المسموح بها
نقل البضائعالشحنة العادية وتخطيط السطحالحمولة الصافية المتبقية وأحمال المحاور الفردية
التثبيتالتخطيط المفضل والشاسيه المستلمالإطار الفرعي، الاتصالات، ومسؤوليات التثبيت

قارن خيارات الذراع التلسكوبي المستقيم دون جمع قيمها المقننة

يذكر مرجع KEEYAK للرافعة المثبتة على شاحنة بذراع مستقيم خيارات لسعة الرفع القصوى هي 5، 8، 9، 13، 16 و20 t. وهذه خيارات منفصلة في الكتالوج. وتعتمد الحمولة المتاحة عند نصف قطر العمل المطلوب للتسليم على الرافعة الفعلية وظروفها الموثقة.

يجب أن تطابق تجهيزات الذراع وأي امتداد أو ملحق وملحقات الرفع مخطط الأحمال المورّد، وأن تُعلّم عليه نقاط التسليم المطلوبة. ويوضح دليل قراءة مخطط الأحمال كيفية تحديد الحمولة المتاحة في تلك المواضع.

يُقيّم مدى الذراع التلسكوبي مع الحمولة المطلوبة وترتيب الإسناد. فزيادة الامتداد الاسمي لا تثبت إمكان وضع الحمولة عند أبعد نقطة. ويجب أن يشمل تقييم الرفع لدى المختص المسؤول خلوص العوائق ومسار الحركة كاملًا.

راجع تركيب الرافعة وصندوق الحمولة معًا

يجب أن يظهر في مخطط المركبة المجهزة كل من الرافعة والإطار الفرعي والدعامات ومنصة الحمولة والمعدات المحمولة عادة. وعندها يمكن تقييم مواضع البضائع والحمولة المتبقية لها معًا. فنطاقات حمولة النقل العامة لدى KEEYAK لا تحدد قدرة كل مزيج من الرافعة والشاسيه.

عند المقارنة بين تركيب الرافعة خلف الكابينة أو في مؤخرة الشاحنة، قارن الوصول إلى الحمولة ومساحة المنصة القابلة للاستخدام والأبعاد في وضع الطي وترتيب الدعامات وفق المهمة نفسها. ويفيد دليل موضع تركيب الرافعة بعد إعداد مخططين لكلا الخيارين.

أدرج قيود مساحة الدعامات في متطلبات الشراء قبل اختيار الرافعة. وأي قدرة على العمل مع فتح الدعامات جزئيًا تحتاج إلى وثائق تخص الآلة نفسها وظروف التشغيل الفعلية؛ فلا يثبتها فيديو لطراز آخر. وتبقى ملاءمة الأرض وعملية الرفع خاضعتين لتقييم مختص.

حدّد المسؤول عن التركيب ومسؤوليات القبول

تختلف مسؤوليات التركيب بين توريد شاحنة رافعة كاملة أو الرافعة وحدها أو حزمة هيكل ورافعة لشاسيه محدد. ويجب أن يوزّع العرض مسؤوليات اعتماد التركيب وتوصيل الطاقة وأدوات التحكم وأحمال المحاور بعد التجهيز والفحوص المطلوبة وفق صيغة التوريد المختارة.

يجب أن تخص معرّفات المعدات ومخططات الأحمال ووثائق التشغيل وسجلات الاختبار ومعلومات قطع الغيار الوحدة المورّدة. وتحتاج التجارب إلى حمولة ووضع نصب وظروف محددة. فالنجاح عند موضع واحد مريح لا يثبت بقية عمليات الرفع المطلوبة للتسليم.

أسئلة حول شراء شاحنة رافعة للتسليم

  • هل الرافعة 20 t هي نفس الشاحنة التي تحمل 20 t من البضائع؟

    لا، إن رقم المناولة يتعلق بالرفع في ظروفه المحددة؛ ويتعلق حمولة النقل بالمركبة المكتملة وطريقة تحميلها. تحقق من كلا الحسابين للتثبيت الفعلي والشحنة المقصودة.

  • هل يختار المشتري ذراعًا تلسكوبيًا مستقيمًا أم مفصليًا؟

    قارن المسار الإجمالي للحمولة المطلوبة، ورسوم الظروف، والمساحة الداعمة، وتصميم المركبة. يمكن أن توفر التأرجح مقاربة أخرى؛ ويتمتع الترتيب التلسكوبي بخصائص الوصول والتخزين الخاصة به. يجب أن تحدد المهمة التكوين المقدم الذي يظل قابلاً للتطبيق.

  • ما البيانات اللازمة لطلب عرض سعر مفيد لشاحنة رافعة؟

    أرسل عمليات رفع ممثلة، وأبعاد الحمولة، وإكسسوارات، ومواقع الموقع، وتصميم البضائع، وتفاصيل الشاسيه والوجهة. اسأل عن مناولة المناولة الدقيقة، وتركيب الدعم، ونطاق القبول مع تحديد الحمولة الصافية للمركبة المكتملة بوضوح.

المصادر ونطاق الانطباق

عائلة الرافعة المثبتة على الشاحنة - مرجع تكوين KEEYAK

حقول الفهرس KEEYAK التي يتم النظر فيها في هذا الدليل: لحظة الحمل، نصف القطر الفعلي، ذراع تلسكوبي، ملحقات الرفع، الإطار الفرعي، حمولة المحور. أكد الشاسيه المحدد والمعدات والمواصفات الموقعة. خيارات الفهرس ليست نتائج من اختبار المركبة.

تاريخ التحقق من المصادر:

أرسل قائمة عمليات الرفع وحمولة التسليم المعتادة

سجّل أوزان الحمولات الممثلة للعمل وأبعادها ونقاط الالتقاط والوضع وملحقات الرفع وقيود الموقع. وأدرج البضائع المطلوب نقلها وموضع التركيب المفضل، ليُقيّم المورد مركبة التسليم كاملة.
