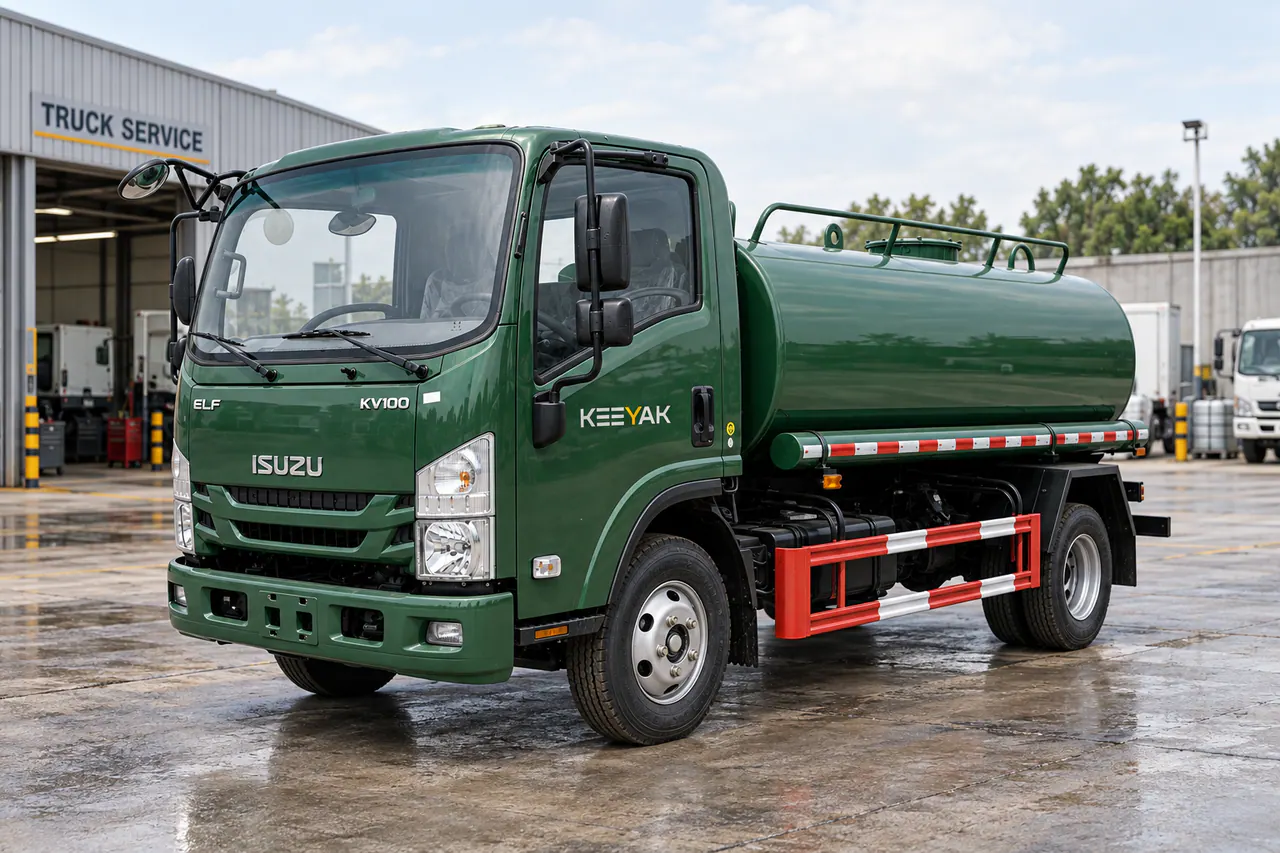

ارسم مسار كل عملية تعبئة وتفريغ.
يتفاعل هيكل الخزان مع منظومة المياه. وتؤثر الحواجز وفتحات الدخول والفتحات النافذة في التنظيف والفحص والتدفق والتصميم الإنشائي معًا. اطلب من مصمم الخزان تحديد الترتيب لظروف التعبئة المقصودة.
حدّد كل مصدر وجهة استلام ومسار خرطوم وارتفاع على حدة. ويجب أن تفي المضخة بمتطلبات التشغيل في المنظومة المركّبة عبر تلك المسارات. ولا تتاح قيمتا التدفق الأقصى والضغط الأقصى معًا تلقائيًا، ولا تثبت أي منهما وحدها زمن النقل.
أدرج التهوية وإمكانية الوصول للصيانة في الرسم.
يجب أن تلائم فتحات التهوية ومسارات الفائض والتصريف التشغيل المقصود. وقد تؤدي فتحة تهوية مسدودة أو غير كافية إلى توقف النقل أو تلف الخزان. وإذا كانت المركبة ترش الطرق أيضًا، فحدّد متطلبات ذلك وأدوات تحكمه منفصلةً عن توريد المياه بكميات كبيرة.
مرّر أفقيًا لعرض جميع الأعمدة.
| القرار | ما الذي يجب إثباته | الشرط أو الحد |
|---|---|---|
| التحكم في اندفاع السائل | استخدم تصميم الخزان المعتمد لتحديد هندسة الحواجز وظروف التعبئة. | لا يصف عدد الحواجز وحده حركة السائل أو الكفاءة الهيكلية. |
| قدرة المضخة المطلوبة | حدّد نقطة تشغيل المنظومة المركّبة لكل مسار تدفق محدد. | الحد الأقصى للتدفق والحد الأقصى للضغط لا يحدثان معًا تلقائيًا. |
| تنفس الخزان | حدّد مقاسات مسارات التهوية والفائض والتصريف ووفّر حمايتها وفق متطلبات الاستخدام المقصود. | قد يؤدي انسداد فتحة التهوية أو عدم كفاية مقاسها إلى تلف الخزان أو توقف النقل. |
| إمكانية الوصول للصيانة | وفّر وصولًا آمنًا إلى المرشحات والصمامات والمصارف ونقاط الفحص. | قد يُعدّ دخول الخزان عملًا في حيز مغلق، ويتطلب ضوابط منفصلة. |
اطلب مقترحًا منسقًا لخزان ونظام نقل.
اطلب الأساس المعتمد للحواجز والتعبئة ومتطلبات تشغيل كل مضخة وحماية التهوية وإمكانية الوصول إلى المرشحات والصمامات والمصارف. وقد يكون دخول الخزان عملًا في حيز مغلق يحتاج إلى ضوابط خاصة به. ولا يكفي عدد الحواجز ورقم طراز المضخة لاعتماد المنظومة.
معلومات تُجهَّز لهذه المراجعة
- هندسة الخزان ونطاق التعبئة وأساس التصميم
- أوضاع التعبئة والنقل والجاذبية والرش المطلوبة
- ارتفاع المصدر وجهة الاستلام وضغط كلٍّ منهما
- منحنى المضخة وطريقة تشغيلها وتحضيرها للضخ
- جدول الأنابيب والصمامات وفتحات التهوية والمصارف والخراطيم والوصلات
- خطة التنظيف والفحص والوصول للصيانة
السجلات التي يجب طلبها والحفاظ عليها
- سجل تصميم الخزان والحاجز المعتمد
- مخطط الأنابيب والصمامات مع اتجاهات التدفق
- منحنى المضخة وحساب متطلبات تشغيلها في المنظومة المركّبة
- سجل اختبار الأداء الوظيفي والتسرب والتهوية والصرف
الأخطاء الشائعة وما يجب التحقق منه بدلاً من ذلك
- عدّ الحواجز دون أساس تصميم: راجع تصميم هيكل الخزان المعدّ من مختص مؤهّل وحالات التعبئة التشغيلية.
- اختيار مضخة من قيمة بارزة واحدة: استخدم منحنى المنظومة والارتفاع والخرطوم وحالة جهة الاستلام.
- ترك التهوية والمصارف كتفاصيل تصنيع: حدّد السعة والحماية والموقع وطريقة الاختبار.
نطاق هذا الدليل
لا تصمم هذه الصفحة خزانًا أو حاجزًا أو نظام مضخة.
يحدد العمل الهندسي الذي يجريه مختصون مؤهّلون وتعليمات المكوّنات المختارة النتيجة.
لا تشغّل المنظومة عند انسداد التهوية أو خطر تشغيل المضخة جافة أو ضغط غير مضبوط أو تسرّب أو خراطيم تالفة أو وصول غير آمن إلى الخزان.
المصادر ونطاق الانطباق
يشرح الخطوات من وصف المهمة ومقارنة عروض الأسعار إلى اعتماد مواصفات التجهيز والفحص.
توفر قوائم تحقق وأوراق عمل عامة، بينما تظل وثائق المشروع الموقعة هي المرجع الحاكم.
يحدد فئة المنتجات المعنية وحدود التجهيز المنشورة. ويتطلب تحديد القدرات المقننة للمشروع الرجوع إلى وثائق OEM المختارة.
إرشادات عامة من مصدر أولي بشأن ملاءمة الصهاريج وتنظيفها وخراطيمها وتخطيط التوريد وضوابط مياه الشرب. لا تمنح اعتمادًا لأي مركبة ولا تحل محل قواعد المياه المحلية.
مثال من شركة مصنّعة يدعم فحوص الخزان والمضخة ومأخذ القدرة (PTO) والصمامات والتسرّب. حدود مكوّناته خاصة بالطراز وليست القيم المقننة لمعدات KEEYAK.
