شاسيه شاحنة منصة العمل المرتفعة والمساحة التي تشغلها دعامات التثبيت

تحقّق من كتلة المركبة بعد اكتمال تجهيزها وأحمال المحاور ومتطلبات الإطار الفرعي أثناء النقل. وعند التمركز، راجع قوى رد الفعل على أرجل التثبيت ومساحة ألواح الارتكاز والميل والأرض والحيز المروري المتاح.

إمكان الوصول عبر الطريق لا يثبت توافر الحيز اللازم للعمل
  • 01الكتلة وأحمال المحاور بعد اكتمال التجهيز وفي وضع النقل
  • 02قوى رد الفعل على الدعامات المعتمدة لحالة العمل
  • 03الأرض وألواح الارتكاز ونشر التجهيزات والحيز المروري

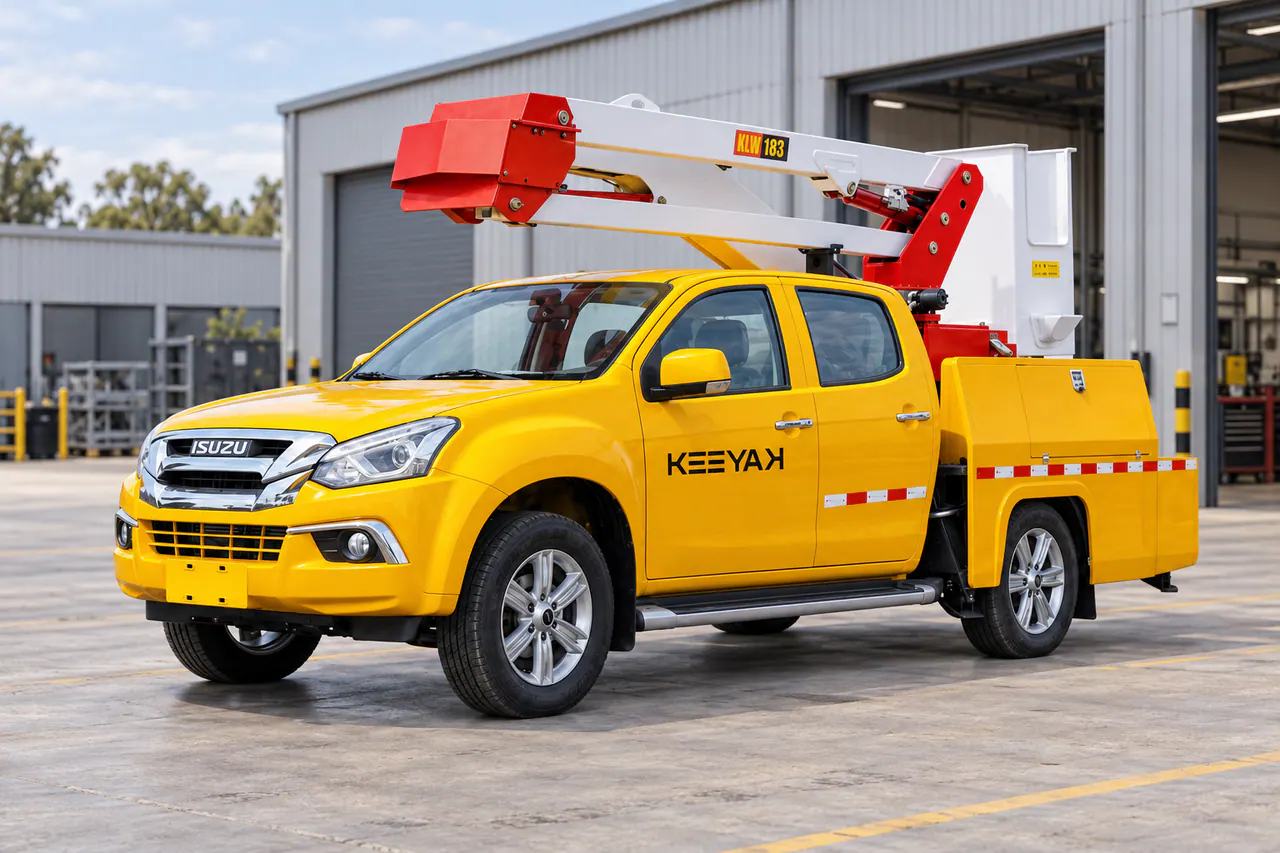

اعرض الصورة المرجعيةمنصة عمل مرتفعة مثبتة على بيك أب باللون الأصفر والأبيض والأحمر، وذراعها مطوي

منصة عمل مرتفعة مثبتة على بيك أب باللون الأصفر والأبيض والأحمر، وذراعها مطوي

تحقّق من أحمال النقل ودعم العمل كلًّا على حدة.

يحمل الشاسيه المعدات على الطريق، بينما تتعامل منظومة الدعم بعد نشرها مع قوى رد الفعل أثناء العمل في الموقع. واستيفاء شرط واحد لا يثبت الآخر. استخدم الكتلة الإجمالية وكتل المحاور بعد اكتمال التجهيز أثناء النقل، وفق التجهيز الفعلي في وضع النقل.

يحتاج دعم العمل إلى قوى رد الفعل المعتمدة للذراع وحمولة المنصة والتمركز. ولا تعطي قسمة الوزن الإجمالي للآلة على أربعة قوة رد فعل صحيحة على رجل التثبيت. كما لا تكفي مساحة لوح الارتكاز وحدها لحسم تباين التربة أو التجاويف أو الميل.

قبل قبول عرض يعتمد على KV100، اطلب أحمال محاور المركبة المكتملة ومساحة العمل التي يشغلها التجهيز المقترح عند نشره. وتحتاج أيضًا إلى قوى رد الفعل المعتمدة عند الدعامات. يسمّي طلب روسيا مركبة ISUZU KV100 ويحدّد ارتفاع عمل 18 m وسعة سلة 200 kg، لكنه لا يقدّم أحمال المحاور أو مساحة العمل في وضع التشغيل. سجل طلب منصة العمل المرتفعة ISUZU KV100 من KEEYAK لروسيا

أبعاد النقل منفصلة عن مساحة التشغيل

سجّل عرض النقل، والارتفاع المخزن، وقاعدة عجلات الشاسيه، والجزء الخلفي من أجل الوصول وركن المركبة. ثم أضف مساحة الدعامة وامتدادها وتأرجح الذيل والمساحة اللازمة للعمل. قد يؤثر إغلاق حارة المرور والانفصال عن المركبات المارة على المكان الذي يمكن أن يقف فيه هيكل شاحنة منصة العمل الجوي.

قم برسم نقطة العمل داخل نطاق العمل المعروض باستخدام ارتفاع العمل والامتداد الأفقي وسعة السلة معًا. اسأل ما إذا كان تمديد ذراع الامتداد الجزئي مسموحًا به وما هو المظروف الذي ينطبق على هذا الإعداد بالضبط. إن الصورة التي تظهر المثبتات المسحوبة لا تعتبر موافقة على التشغيل محدود العرض.

ما هي المعلومات الأساسية التي يحتاجها مورد المنصة؟

اطلب انتشار المثبت المحدد والحد الأقصى لتفاعلات الدعم ومتطلبات وسادة الامتداد للتقييم من قبل متخصص الموقع المسؤول. يعتمد ضغط قدرة تحمّل الأرض على حمل الدعم ومنطقة الدعم الفعالة؛ لا يمكن للمظهر البصري تحديد سعة السطح أو الهيكل المدفون أو الغطاء.

قم بتضمين حد المنحدر وتسوية الهيكل وحد الرياح والخدمات تحت الأرض في مسح الموقع. يدعم جهاز استشعار تعشيق الأمان والإمالة عناصر التحكم المحددة للمعدات؛ فهي لا تحل محل التقييم الأرضي. راجع حمل المنصة والوزن الإجمالي للمركبة وحمل المحور مع دليل الشركة المصنعة قبل قبول تركيب الهيكل المدمج والمنصة الهوائية.

احجز الحيز الكامل اللازم للعمل

قد تمر الشاحنة عبر شارع ضيق دون توافر مساحة لنشر التجهيزات والعمل. أدرج أرجل التثبيت وحركة البروز الخلفي وحركة المنصة وحظر المرور. وتبقى ألواح الارتكاز أو السطح الصلب جزءًا من التقييم المطلوب، إلى جانب متطلبات الشركة المصنّعة والظروف المحلية.

سيناريو شراء افتراضي: تلائم شاحنة مدمجة الشارع الضيق، لكن جدارًا حدوديًا يقيد موضع الوقوف المقترح. تحقق من الحيز الكامل اللازم للعمل والخلوص من حركة المرور بمقارنتهما بمخطط الموقع، مع تقييم هندسي للأرض استنادًا إلى ردود أفعال الدعامات المعتمدة. غير موضع الوقوف أو عرض المركبة قبل الطلب إذا تعذر إظهار تمركز مستوف للمتطلبات.

مرّر أفقيًا لعرض جميع الأعمدة.

احجز الحيز الكامل اللازم للعمل
القرارما الذي يجب إثباتهالشرط أو الحد
كتلة النقلاحسب الكتلة الإجمالية وأحمال المحاور بعد اكتمال التجهيز وفي وضع النقل.حمولة الشاسيه وحده ليست سعة المعدات المركّبة.
قوى رد الفعل على الدعاماتاستخدم حالة قوى رد الفعل المحددة للذراع والحمولة والتمركز.قسمة كتلة الآلة على أربعة لا تعطي قوة رد فعل صحيحة على رجل التثبيت.
الدعم الأرضيقارن قدرة تحمل ألواح الإسناد والأرض المعتمدة ببيانات ردود أفعال الدعامات التي راجعها المهندس المسؤول.مساحة لوح الارتكاز وحدها لا تعالج تباين التربة أو التجاويف أو الميل.
الحيز المشغول في الموقعاحجز حيز أرجل التثبيت وحركة البروز الخلفي والمنصة وحظر المرور.لا يزال الإعداد المستقر غير مناسب إذا جعل التصميم حركة المرور غير آمنة.

اطلب أدلة النقل والدعم للتركيب المقترح.

أرسل نطاق الموقع والقيود الأرضية المعروفة مع مواضع العمل. واطلب من المختصين الهندسيين وموظفي الموقع المؤهّلين تحديد أساس قوى رد الفعل والدعم الأرضي. وأبقِ اعتماد التمركز معلّقًا إذا لم يُتحقّق من الأرض أو كان الحيز غير كافٍ أو حركة المرور غير مضبوطة.

معلومات تُجهَّز لهذه المراجعة
  • كتلة منظومة الذراع والمنصة المختارة
  • قاعدة عجلات الشاسيه والقيم المقننة للكتلة الإجمالية وأحمال المحاور
  • متطلبات الإطار الفرعي والتثبيت
  • هندسة أرجل التثبيت وقوى رد الفعل عليها
  • حالة الأرض والميل وطريقة الارتكاز على الألواح
  • حدود حارة المرور والعوائق وحيز الحظر
السجلات التي يجب طلبها والحفاظ عليها
  • حساب كتلة المركبة بعد اكتمال تجهيزها وأحمال محاورها
  • وثائق التركيب المعتمد والإطار الفرعي
  • بيانات قوى رد الفعل على أرجل التثبيت والحيز الذي تشغله
  • تقييم التمركز على الأرض وفي منطقة العمل
الأخطاء الشائعة وما يجب التحقق منه بدلاً من ذلك
  • اختيار أصغر شاسيه للوصول: تحقّق أولًا من متطلبات التركيب والكتلة والمحاور والدعم والطرق.
  • تقدير أحمال متساوية لأرجل التثبيت: استخدم بيانات قوى رد الفعل المعنية الصادرة عن الشركة المصنّعة أو مختص مؤهّل.
  • تجاهل مساحة الطريق اللازمة للتمركز للعمل: ارسم حيز التمركز الكامل ونطاق منع الدخول على مخطط الموقع.

أسئلة المشتري والحدود العملية

هل يمكن لمنصة جوية أن تعمل مع ركيزة واحدة ممتدة جزئيًا؟
  • فقط إذا تمت الموافقة على الجهاز والإعداد الدقيق له، وذلك باستخدام نطاق العمل المقيد المحدد وعناصر التحكم. الحصول على تعليمات خاصة بالنموذج.
هل يمكن للفوط الأكبر حجمًا أن تجعل أي أرضية مناسبة؟
  • لا. يتطلب تغيير حجم الوسادة ردود فعل داعمة وتقييمًا للأرض، بما في ذلك الهياكل الضعيفة أو المدفونة. لا تحدد اللوحة الأكبر سعة الأرض غير المعروفة.

نطاق هذا الدليل

لا تصمّم هذه الصفحة إطارًا فرعيًا أو لوح ارتكاز أو منظومة دعم أرضي.

يحدد العمل الهندسي من مختصين مؤهّلين ومتطلبات الشركة المصنّعة وتقييم الموقع كيفية التمركز.

لا تتمركز على أرض لم يُتحقّق منها، أو على ميل مفرط، أو في حيز غير كافٍ، أو مع حركة مرور غير مضبوطة أو قوى رد فعل على الدعامات لم تُحسم.

المصادر ونطاق الانطباق

عملية الشراء لدى KEEYAK

يشرح الخطوات من وصف المهمة ومقارنة عروض الأسعار إلى اعتماد مواصفات التجهيز والفحص.

سجل طلب منصة العمل المرتفعة ISUZU KV100 من KEEYAK لروسيا

ينص هذا الطلب المؤكد لروسيا على منصة عمل مرتفعة ISUZU KV100 بارتفاع عمل 18 m وسعة سلة 200 kg. ولا يقدم أحمال المحاور بعد اكتمال تجهيز المركبة أو الأبعاد في وضع العمل، ولا ردود أفعال دعامات التثبيت أو تفاصيل الإسناد الأرضي المعتمدة. التسليم والتشغيل الأولي في الموقع غير موثقين. ولا يؤكد سجل الطلب قاعدة العجلات.
