ارتفاع منصة العمل المرتفعة وامتدادها الأفقي

ميّز بين ارتفاع العمل وارتفاع المنصة والامتداد الأفقي. واختر الشاحنة وفق نطاق العمل المقنّن كاملًا، لا قيمة قصوى واحدة.

يجب أن يصف الارتفاع والامتداد الأفقي موضعًا واحدًا مسموحًا به.
  • 01ارتفاع أرضية المنصة وطريقة تعريف ارتفاع العمل
  • 02الوصول الأفقي عند الحمولة المطلوبة.
  • 03مسار الذراع كاملًا وخلوصات الموقع

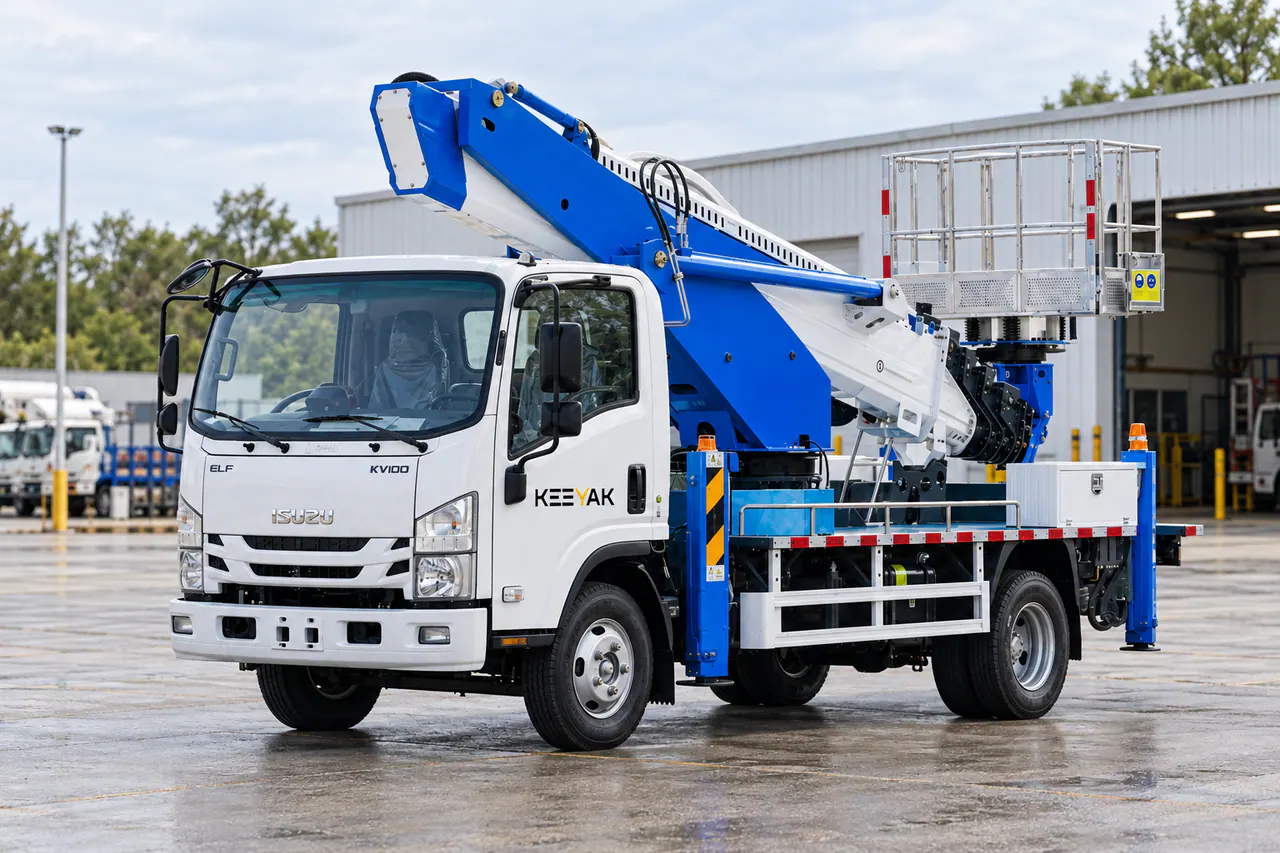

اعرض الصورة المرجعيةشاحنة بمنصة عمل مرتفعة وذراع تلسكوبي باللون الأبيض والأزرق والأحمر، بمنظر من الأمام واليمين

شاحنة بمنصة عمل مرتفعة وذراع تلسكوبي باللون الأبيض والأزرق والأحمر، بمنظر من الأمام واليمين

ضع الارتفاع والامتداد الأفقي المطلوبين على الرسم نفسه.

ارتفاع أرضية المنصة وارتفاع العمل والامتداد الأفقي مقاييس مختلفة. وقد يضيف ارتفاع العمل مدى وصول مفترضًا للشخص وفق التعريف الذي تعتمده الشركة المصنّعة. وتوضح أمثلة Genie هذا الفرق، لكن العلاقة خاصة بالطراز وليست تحويلًا موحّدًا لكل الحالات.

قد يقع أقصى ارتفاع وأقصى امتداد أفقي في مواضع أو عند حمولات مختلفة. والجمع بينهما ينشئ نقطة قدرة مختلقة. استخدم موضع الوقوف المقصود ومرجع قاعدة الدوران وأبعاد المنصة ومسار الذراع لتحديد المهمة الفعلية على نطاق العمل.

تحقق من المسار بالإضافة إلى موقع السلة النهائي.

أقصر مسافة أرضية إلى واجهة أو عمود ليست بالضرورة الامتداد الأفقي للذراع. وتؤثر حركة البروز الخلفي والعوائق والخلوص الكهربائي المطلوب في الاقتراب. ولا تعني نقطة داخل حد الوصول تلقائيًا وجود مسار آمن إليها.

مرّر أفقيًا لعرض جميع الأعمدة.

تحقق من المسار بالإضافة إلى موقع السلة النهائي.
القرارما الذي يجب إثباتهالشرط أو الحد
تحديد الارتفاعميّز بين ارتفاع أرضية المنصة وأي طريقة معلنة لتعريف ارتفاع العمل.لا تقارن قيم الارتفاع الرئيسية المعرّفة بطرق مختلفة.
الامتداد الأفقياستخدم الوصول الأفقي عند الارتفاع والحمل المطلوبين.قد يقع أقصى امتداد أفقي عند ارتفاع أو حمولة مختلفة.
نطاق العملارسم كل نقطة مستهدفة داخل نطاق العمل المعتمد المعني.الجمع بين القيم القصوى المنفصلة ينشئ نقطة قدرة زائفة.
الخلوصأدرج خلوص الذراع والمنصة والعوائق والخلوص الكهربائي في المسار.إن النقطة التي يمكن الوصول إليها لا تعتبر مسارًا آمنًا تلقائيًا.

طابق نقطة العمل وحمولة المنصة مع نطاق العمل المعتمد

في هذا المثال الافتراضي، تقع أرضية المنصة المطلوبة على ارتفاع 14 m فوق المنسوب الأرضي المرجعي في مخطط الموقع، ويقع موضعها الأفقي على بعد 7 m من خط مركز المركبة. تحمل المنصة شخصين وأدواتهما. طابق قياسات الموقع هذه مع النقاط المرجعية في مخطط الشركة المصنعة المختار قبل تحديد نقطة العمل.

حدّد الموضع المطلوب لأرضية المنصة عند حمولة 200 kg على مخطط نطاق العمل الخاص بالتجهيز المختار، باستخدام النقاط المرجعية المذكورة فيه. وتحقّق من الميل وترتيب أرجل التثبيت والدعم الأرضي والخلوصات في الموقع قبل اختيار التمركز.

مرّر أفقيًا لعرض جميع الأعمدة.

طابق نقطة العمل وحمولة المنصة مع نطاق العمل المعتمد
خطوةالحساب أو الشرطالنتيجة
حمولة المنصة160 + 40200 kg
فحص نطاق العملارتفاع أرضية المنصة: 14 m؛ الموضع الأفقي: 7 m من خط مركز المركبة؛ الحمولة: 200 kgطابق النقاط المرجعية للمخطط، ثم تحقق من الموضع والحمولة معًا
فحص التجهيزالميل والحيز الذي تشغله أرجل التثبيت والدعم الأرضي والعوائقيجب التحقق في الموقع الفعلي
  • الموضع التوضيحي لأرضية المنصة: 14 m فوق المنسوب الأرضي المرجعي للموقع؛ و7 m أفقيًا عن خط مركز المركبة
  • شاغلان للمنصة: 160 kg إجمالًا
  • أدوات ومواد: 40 kg.

نقطة عمل توضيحية فقط. لا تستخدمها لاعتماد رفع الأشخاص؛ فالمرجع الحاكم هو مخطط الطراز المختار وتعليماته وتقييم الموقع الذي يجريه مختص مؤهل.

حدّد موقع المنصة المطلوب على نطاق العمل

استخدم على الرسم تعريفَي الارتفاع ومدى الوصول الخاصين بالطراز المقترح. تشرح Genie المصطلحات، ويحدّد افتراض الشركة المصنّعة المعلن عن مدى وصول الشخص العلاقة بين ارتفاع العمل وارتفاع المنصة. حدّد موضع أرضية المنصة المطلوب، بدلًا من الاستعاضة عنه بقيمة ارتفاع العمل أو تطبيق تحويل ثابت واحد على جميع الموردين. Genie: مصطلحات شائعة لمنصات العمل المرتفعة المتنقلة (MEWP)

أرسل مخططًا للموقع يبيّن مرجع سطح الأرض وموضع وقوف المركبة المقصود ومكان المهمة. واطلب من المورد تحديد ارتفاع أرضية المنصة المطلوب وموضعها الأفقي على نطاق عمل واحد معتمد للحمولة ووضعية الدعامات المقترحتين.

يحدّد الطلب المؤكد لروسيا لمركبة ISUZU KV100 ارتفاع عمل 18 m وسعة سلة 200 kg. لا تبيّن أي من القيمتين مدى الوصول الأفقي عند 18 m، ولا تؤكد نقطة عمل مسموحًا بها مع حمولة 200 kg. لا يزال على المورد تحديد موضع مهمتك على مخطط الطراز المقترح. التسليم والتشغيل الأولي في الموقع غير موثّقين لهذا الطلب. سجل طلب منصة العمل المرتفعة ISUZU KV100 من KEEYAK لروسيا

سيناريو شراء افتراضي: يفرض حاجزٌ وقوف الشاحنة على مسافة أبعد من وحدة إضاءة فوق مدخل مبنى. اطلب من المورّد رسم موضع السلة المطلوب على مخطط الطراز عند الحمولة والتمركز المقصودين، ثم تحقّق من مسار خلوص الذراع. وارفض مقترحًا لا يستوفي تلك الشروط، حتى إن كان ارتفاع العمل المعلن كافيًا.

  • يحدد عرض السعر النقطة المرجعية والوحدات لكل قيمة ارتفاع وامتداد أفقي.
  • توضح الشركة المصنعة أي افتراض لمدى وصول الشخص مستخدم في تعريف ارتفاع العمل.
  • يبين الرسم نفسه حمولة المنصة المقصودة ووضع دعامات التثبيت وموضع العمل المطلوب.
  • تشمل مراجعة الموقع مسار الوصول إلى ذلك الموضع، لا نقطة الوصول النهائية وحدها.

اقرأ قيمة مدى الوصول للحمولة التي ستحملها

تنشر Multitel لطراز MT 204 EX أقصى ارتفاع عمل 20.5 m وأقصى ارتفاع منصة 18.5 m. هذان تعريفان لذلك الطراز، لا قاعدة عامة لتحويل ارتفاعات كل مورد. وتتغير قيم مدى الوصول فيه أيضًا مع حمولة السلة. Multitel MT 204 EX: المواصفات الرسمية لمنصة بذراع تلسكوبي

  • واصل المقارنة

    يحدد المورد المنصة والشاسيه، ويعين نقطة العمل المطلوبة على المخطط لحمولة المنصة لديك، ويبين ترتيب الإسناد المنطبق. احتفظ بهذا المخطط المحدد عليه الموضع مع العرض للمراجعة المنفصلة للموقع والخلوص.

  • علّق القرار

    لا يذكر العرض إلا ارتفاعًا أقصى أو مدى وصول أو سعة سلة. اطلب المخطط الناقص ونقاطه المرجعية قبل اعتبار المهمة مشمولة.

  • عدّل المقترح

    يقع موضع مطلوب خارج المخطط المنطبق، أو لا يلائم ترتيب الإسناد المحدد الموقع. راجع موضع وقوف آخر أو طرازًا آخر مع المورد ومخطِّط الموقع.

مرّر أفقيًا لعرض جميع الأعمدة.

مثال من الشركة المصنعة لطراز MT 204 EX: أقصى مدى وصول عند كل حمولة سلة مذكورة
حمولة السلةأقصى مدى وصول منشوركيفية استخدام الرقم
80 kg15.7 mلا يمكن استخدام هذه القيمة لمثال الأشخاص والأدوات بحمولة 200 kg أعلاه.
200 kg12.2 mاستخدم نطاق العمل الخاص بحمولة 200 kg للتحقق من ارتفاع أرضية المنصة وموضعها الأفقي معًا.
300 kg.10.1 mالحمولة الأكبر لها حد مختلف لمدى الوصول. لا تجمع بين 300 kg ورقم مدى الوصول الرئيسي البالغ 15.7 m.

Multitel MT 204 EX: المواصفات الرسمية لمنصة بذراع تلسكوبي

مثال لطراز خارجي، لا قيم مقنّنة لمعدات KEEYAK. وتذكر Multitel أن الارتفاع والامتداد الأفقي قد يختلفان بمقدار ±5% تبعًا للشاحنة. ولا تصف هذه القيم القصوى موضع عمل واحدًا متزامنًا. احصل على مخطط نطاق العمل للتجهيز المحدد، ولا تستنتج حمولة مسموحًا بها بالاستيفاء من هذا الجدول.

احتفظ برسم المهمة مع نطاق العمل المحدد في عرض السعر

احتفظ بمخطط المهمة ونسخة الرسم التي حُدّدت عليها المواضع مع عرض السعر. وأي تغيير لاحق في الشاسيه أو المنصة أو غيرهما من عناصر التكوين يتطلب فحص نطاق العمل من جديد.

معلومات تُجهَّز لهذه المراجعة
  • نقاط عمل المنصة ومرجع الارتفاع
  • المسافة الأفقية من مواضع التمركز الممكنة
  • العمّال والأدوات وحمولة المواد
  • خلوص العوائق والخلوص الكهربائي
  • الدوران المطلوب والمواضع تحت مستوى الأرض
  • نطاق العمل الدقيق وحالة الإعداد
السجلات التي يجب طلبها والحفاظ عليها
  • جدول مواضع العمل المحددة بالإحداثيات
  • تعريفات الشركة المصنّعة للارتفاع والامتداد الأفقي
  • مخطط نطاق العمل الدقيق عند الحمولة وظروف التمركز المذكورتين
  • مراجعة عوائق الموقع والمخاطر الكهربائية ومنطقة الحظر
الأخطاء الشائعة وما يجب التحقق منه بدلاً من ذلك
  • إضافة ارتفاع الشخص إلى ارتفاع العمل المنشور: استخدم تعريف الشركة المصنعة بدون العد المزدوج.
  • الجمع بين أقصى ارتفاع وأقصى امتداد أفقي: اقرأ نطاق العمل الفعلي عند النقطة المستهدفة.
  • فحص المنصة وحدها: تحقّق من مسار الخلوص الكامل للذراع والمركبة.

نطاق هذا الدليل

لا يقدّم هذا الدليل حسابًا للاقتراب الآمن من خطوط تحت الجهد ولا يعتمد خطة رفع.

يظل مخطط الشركة المصنّعة المعني وضوابط الموقع التي يعدّها مختصون مؤهّلون المرجع الحاكم.

ارفض الطراز أو أوقف العمل إذا خرجت أي نقطة عمل أو حمولة أو مسار أو خلوص أو حالة تمركز عن نطاق العمل المعتمد.

المصادر ونطاق الانطباق

عملية الشراء لدى KEEYAK

يشرح الخطوات من وصف المهمة ومقارنة عروض الأسعار إلى اعتماد مواصفات التجهيز والفحص.

سجل طلب منصة العمل المرتفعة ISUZU KV100 من KEEYAK لروسيا

يحدد الطلب المؤكد لروسيا منصة عمل مرتفعة ISUZU KV100 بارتفاع عمل 18 m وسعة سلة 200 kg. ولا يقدّم قيم امتداد أفقي خاصة بالطراز أو نقاط عمل مسموحًا بها للحمولة. والتسليم والوضع في الخدمة بالموقع غير موثّقين. كما لا تتضمن الوثائق اعتمادًا لأي تمركز تشغيلي. ولا تثبت صور التجهيز الأداء التشغيلي لهذا الطلب.

Multitel MT 204 EX: المواصفات الرسمية لمنصة بذراع تلسكوبي

مثال من شركة مصنعة مسماة لتفسير مدى الوصول الذي يعتمد على الحمولة. تذكر الشركة أن الارتفاع ومدى الوصول قد يختلفان بمقدار ±5% بحسب الشاحنة. هذه ليست قيمًا مقننة لمعدات KEEYAK أو عرضًا لتوريد هذا الطراز؛ ولا تحل الأرقام محل نطاق عمل خاص بالتركيب المحدد.

ورقة البيانات الفنية: ارتفاع العمل وارتفاع المنصة ومدى الوصول بحسب حمولة السلة
