الركائز جزء من نظام الدعم
يعتمد الثبات على الحمولة ونصف القطر والذراع وقاعدة الدعم والأرض والمركبة معًا. ولا يجعل فرد أرجل التثبيت بالكامل الأرض الضعيفة آمنة، ولا تعالج ألواح الارتكاز الفراغات غير المعروفة أو قصور قدرة التحمل.

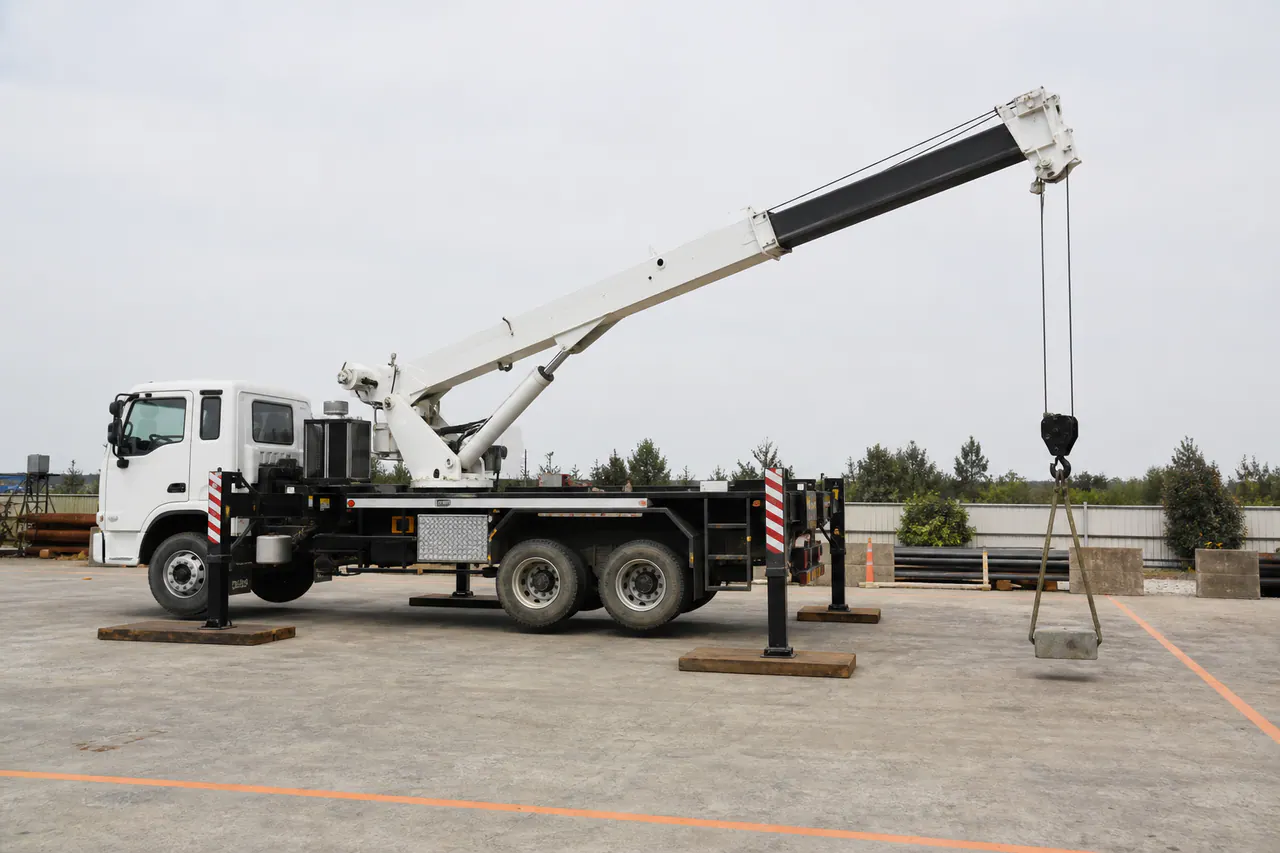

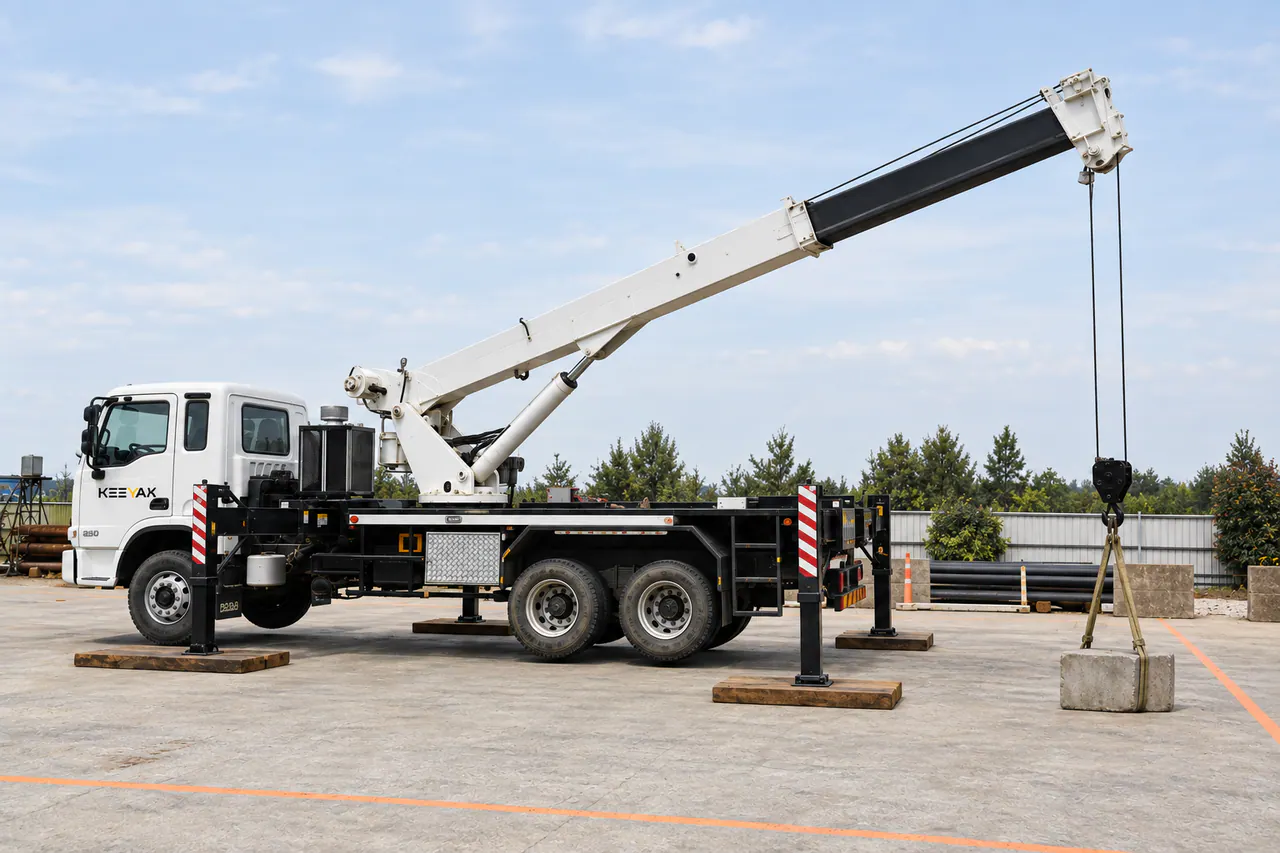

ابدأ بأبعد موضع مطلوب للحمولة والحيز الفعلي المتاح لفرد الدعامات. ولا يجوز استخدام الفرد الجزئي إلا إذا وفّرت الشركة المصنّعة تجهيزًا معتمدًا له. وقد يغيّر تبديل صغير للموضع الحالة التي تنطبق على عملية الرفع في جدول الأحمال.
راجع شروط الدعم التي يفترضها جدول الأحمال
يظل استواء المركبة وقطاع الرفع وحدود الطقس والانتقال من وضع النقل إلى وضع العمل جزءًا من التقييم. ويحتاج المورّد إلى بيانات ممثّلة لظروف الموقع لاقتراح تركيب وترتيب دعم متوافقين؛ ولا يكفي جدول الأحمال وحده لإثبات تلك الظروف.
مرّر أفقيًا لعرض جميع الأعمدة.
| القرار | ما الذي يجب إثباته | الشرط أو الحد |
|---|---|---|
| نصف القطر | تحقّق من أبعد موضع مطلوب للحمولة على جدول الأحمال. | يمكن أن تدخل التغييرات الصغيرة في الموضع إلى نطاق سعة مختلف. |
| الشكل الهندسي لأرجل التثبيت | استخدم فقط أوضاع فرد الدعامات الواردة في جدول الأحمال. | قد يقلّل الفرد الجزئي أو تعذّر فرد الدعامات بسبب عوائق القدرة المسموح بها، أو يمنع عملية الرفع. |
| الأرض | تحقّق من قوى رد الفعل عند الدعامات وملاءمة سطح الارتكاز. | لا تعوّض ألواح الارتكاز وجود فراغات غير معروفة أو عدم كفاية قدرة تحمّل الأرض. |
| حالة الشاحنة | اتبع متطلبات الاستواء وقطاع الرفع والتحويل من وضع النقل إلى وضع العمل. | الشاحنة غير المستوية أو التي تم تكوينها بشكل غير صحيح خارج حالة المخطط المفترض. |
تقدير متوسط الضغط أسفل وسادة دعامة التثبيت
يمكن للمخطط المؤهل مقارنة هذا الضغط المتوسط بقدرة تحمّل الأرض المثبتة. الحساب وحده لا يعتمد الإعداد.
متوسط الضغط التوضيحي هو 240 kPa. ولا يزال على مخطّط الرفع معالجة توزيع الحمل وصلابة لوح الارتكاز وتفاوت التربة والفراغات وطريقة التصميم السارية.
مرّر أفقيًا لعرض جميع الأعمدة.
| خطوة | الحساب أو الشرط | النتيجة |
|---|---|---|
| ضغط الدعم المتوسط | 120 ÷ 0.50 | 240 kPa |
| المقارنة مع قدرة الأرض | الضغط الأرضي المسموح به ≥ ضغط التصميم المحسوب | يلزم تحقّق يجريه مختص مؤهّل |
| تأكيد الإعداد | تتطابق ألواح الارتكاز والأرض والميل وهندسة الدعامات الفعلية مع الافتراضات | مطلوب قبل البدء في العمل |
- قوة رد فعل تحددها الشركة المصنّعة أو الحسابات الهندسية: 120 kN عند دعامة واحدة للحالة المحددة
- مساحة الارتكاز الفعالة: 0.50 m²
- قدرة تحمّل الأرض المتحقّق منها: يجب الحصول عليها من تقييم يجريه مختص مؤهّل
لا تستخدم هذه القسمة المبسّطة لاعتماد وضع تمركز الرافعة. وتظل بيانات الشركة المصنّعة وتقييم الأرض الذي يجريه مختص مؤهّل المرجع الحاكم.
ضع قيود الموقع في ملخص الشراء
سجّل مدى الوصول المطلوب والمساحة المتاحة للدعامات، بما في ذلك قيود الأرض أو الميل المعروفة. واطلب من الجهات المؤهلة تحديد قوى رد الفعل عند الدعامات، والتحقق من قدرة أرض الموقع على التحمل، وتأكيد وضعية التجهيز المناسبة.
معلومات تُجهَّز لهذه المراجعة
- الحمل والحد الأقصى لنصف القطر المطلوب
- قطاع الرفع حول الشاحنة
- مدى فرد أرجل التثبيت والحيز المتاح
- معلومات تحمل الأرض وطريقة الدعم
- الميل والاستواء وظروف الوصول
- حدود الرياح وحدود التشغيل الأخرى التي تحددها الشركة المصنّعة
السجلات التي يجب طلبها والحفاظ عليها
- مخطط الشركة المصنعة وتعليمات الإعداد
- سجل هندسة الموقع والرفع
- تقييم الدعم الأرضي من قبل أشخاص مؤهلين
- فحص أرجل التثبيت وأنظمة التعشيق الوقائي ونظام الاستواء
الأخطاء الشائعة وما يجب التحقق منه بدلاً من ذلك
- افتراض أن فتح الدعامات بالكامل يضمن الثبات: تحقّق معًا من الأرض والاستواء ونصف قطر العمل وقطاع التشغيل والشروط المحددة في جدول الأحمال.
- قياس نصف القطر من حافة الشاحنة: استخدم مرجع الرافعة المحدد من قبل الشركة المصنعة.
- استخدام دعامات مرتجلة على أرض غير معروفة: استند إلى تقييم للأرض والدعم يجريه مختصون مؤهلون.
نطاق هذا الدليل
لا يثبت مثال الضغط المتوسط قدرة أرض الموقع على التحمل، ولا يعتمد وضعية تجهيز الرافعة.
يُرجع إلى خطة الرفع التي يعدّها مختص مؤهّل وإلى تعليمات الشركة المصنّعة.
أوقف العمل عند عدم معرفة حالة الأرض أو عدم اكتمال فرد الدعامات أو الميل المفرط أو تعطل أنظمة التعشيق الوقائي أو عدم التحقق من نصف القطر أو وجود أي حالة خارج جدول الأحمال.
