طول منصة شاحنة السحب وزاوية التحميل للمركبات ذات الخلوص الأرضي المنخفض

طابق منصة النقل مع المركبات التي ستُحمّل عليها. وتحقّق من هندسة المنصة ومناطق الانتقال عند الصعود في مقابل قاعدة العجلات والبروز والخلوص الأرضي والحيز اللازم لتثبيت المركبة.

المنحدر الأول ليس سوى فحص واحد للخلوص
  • 01الصعود إلى المنصة والبروز الأمامي
  • 02المحاور العابرة لانتقال السطح
  • 03المواضع النهائية للعجلات وإمكانية الوصول إلى وسائل تثبيت المركبة

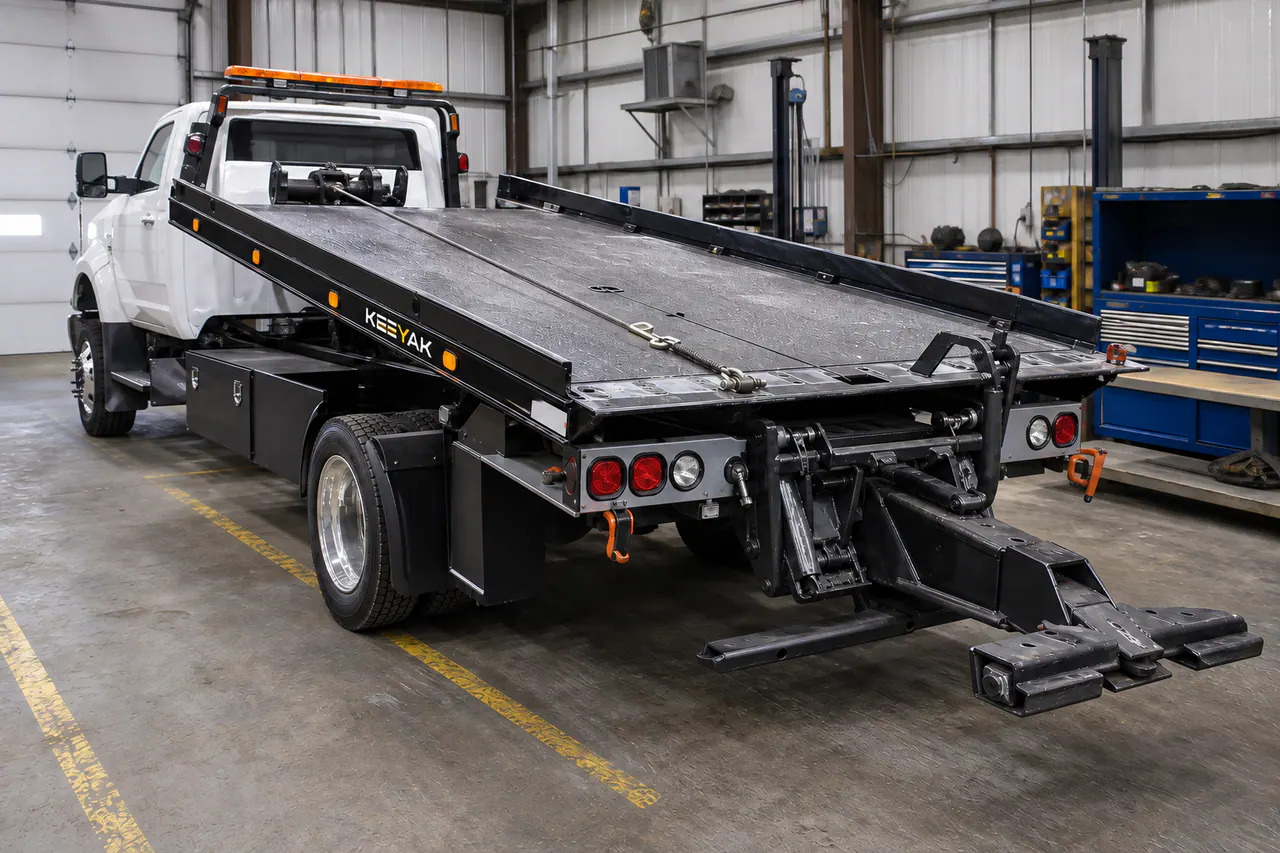

اعرض الصورة المرجعيةشاحنة سحب وإنقاذ أثناء فحص هندسة المنصة وزاوية التحميل والسعة المقننة

شاحنة سحب وإنقاذ أثناء فحص هندسة المنصة وزاوية التحميل والسعة المقننة

تتبع المركبة بأكملها عبر مسار التحميل

قد تعبر مركبة منخفضة الخلوص المنحدر الأول ثم تلامس منطقة الانتقال إلى المنصة. وقد يكون كل من البروز الأمامي وقاعدة العجلات وأدنى النقاط وهندسة العبور بين الميول والبروز الخلفي العامل الحاكم في مرحلة مختلفة. كما تؤثر حالة تعطّل المركبة.

قارن هذه التفاصيل برسم ناقلة المركبات الفعلي، بما يشمل حيز المنصة القابل للاستخدام وإمكانية الوصول إلى وسائل التثبيت. وقد تصف زاوية التحميل المعلنة حالة واحدة للتعليق أو للمنصة فقط. ولمنحدرات الصعود والأقسام المفصلية متطلبات تمركز وقيم مقنّنة تخصّها.

تحقّق من منطقة الصعود والانتقال إلى المنصة وموضع الحمولة النهائي

قد تغيّر منصة أطول أو أخفض البروز الخلفي وكتلة المركبة بعد اكتمال تجهيزها والقوى الواقعة على المحاور. اختر المنصة مع الشاسيه ومعدات السحب والإنقاذ، ثم تحقّق من مواضع عجلات المركبة المستهدفة ووسائل تثبيتها بعد التحميل.

مرّر أفقيًا لعرض جميع الأعمدة.

تحقّق من منطقة الصعود والانتقال إلى المنصة وموضع الحمولة النهائي
القرارما الذي يجب إثباتهالشرط أو الحد
الصعود إلى المنصةتحقّق من أول موضع تلامس بين المركبة المستهدفة وسطح التحميل.قد تنطبق الزاوية المعلنة على حالة واحدة للمنصة أو للتعليق فقط.
الانتقالتحقّق من الخلوص عندما يعبر كل محور منطقة الصعود ومفصلة المنصة أو نقطة تغيّر الميل.اجتياز منحدر الصعود الأول لا يثبت إمكانية اجتياز المسار كله.
ملاءمة منصة التحميلتحقّق من مواضع الإطارات والبروز وإمكانية الوصول إلى وسائل تثبيت المركبة على الحيز القابل للاستخدام من المنصة.الطول الكلي للمنصة ليس كلّه حيزًا صالحًا للتحميل.
التكامل مع الشاسيهأعد حساب كتلة المركبة بعد اكتمال تجهيزها والبروز الخلفي والقوى الواقعة على المحاور.قد تغيّر منصة أطول أو أخفض إمكانية استخدام الشاسيه.

تحقّق من الخلوص بعد نقطة التلامس الأولى مع منحدر التحميل أيضًا

لا تضمن زاوية اقتراب منخفضة أن تتجاوز المركبة منطقة الانتقال إلى منصة التحميل أو أن يكون موضع الإطارات النهائي مناسبًا من حيث الخلوص.

احكم على الملاءمة وفق أصغر خلوص تم التحقق منه أو أصغر هامش للمساحة القابلة للاستخدام على طول مسار التحميل كاملًا.

مرّر أفقيًا لعرض جميع الأعمدة.

تحقّق من الخلوص بعد نقطة التلامس الأولى مع منحدر التحميل أيضًا
خطوةالحساب أو الشرطالنتيجة
التلامس الأولخلوص البروز الأمامي عند الاقترابسجّل تحقق الخلوص أو وجود تداخل
العبور فوق منطقة الانتقالخلوص أسفل المركبة عند عبور المحاور منطقة الانتقالسجّل تحقق الخلوص أو وجود تداخل
موضع المركبة على منصة التحميلموضع الإطارات + البروز + مساحة الوصول إلى وسائل التثبيت ≤ مساحة منصة التحميل القابلة للاستخدامسجّل تحقق الخلوص أو وجود تداخل
  • هندسة المركبة المستهدفة: قاعدة العجلات والبروز الأمامي والبروز الخلفي والخلوص الأدنى
  • هندسة ناقلة المركبات: منطقة الصعود والمفصلة وأبعاد منصة التحميل القابلة للاستخدام
  • حالة المركبة المستهدفة: ارتفاعها الطبيعي مع حالة تعطّل واقعية

تسلسل قرارات توضيحي فقط. استخدم دراسة هندسية خاضعة للضبط أو فحص تحميل بحضور شاهد. ورقة العمل هذه ليست تعليمات تشغيل.

أرسل بيانات هندسة المركبة المستهدفة مع الاستفسار عن ناقلة المركبات

قدم قاعدة العجلات والبروزات ونقاط الخلوص وحالة مركبات مستهدفة ممثلة. اطلب مراجعة مسار التحميل بأكمله وأحمال المحاور النهائية وفق تعليمات ناقلة المركبات المركبة. اطلب من المورد أو مراجع مؤهل تأكيد الخلوص ووسائل ربط الحمولة والقيم المقننة وظروف الأرض قبل اعتماد حالة التحميل. لا يثبت عرض توضيحي بطراز آخر تلك الظروف.

معلومات تُجهَّز لهذه المراجعة
  • قواعد العجلات والبروزات لعيّنة ممثّلة من المركبات المستهدفة
  • الحد الأدنى من الخلوص الأرضي ومواقع المكونات الحساسة
  • طول منصة التحميل وعرضها القابلان للاستخدام والمطلوبان
  • زاوية التحميل المنشورة وهندسة انتقال السطح
  • متطلبات الونش ووسائل تثبيت الحمولة وسطح التحميل
  • قاعدة عجلات الشاسيه المختار وقيم أحمال المحاور المقنّنة والبروز الخلفي
السجلات التي يجب طلبها والحفاظ عليها
  • جدول الأبعاد الهندسية للمركبات المستهدفة
  • رسم سطح الشركة المصنعة وظروف زاوية التحميل
  • مخطط المركبة بعد استكمال التجهيز وحساب أحمال المحاور
  • عرض تحميل مضبوط لحالة المركبة المستهدفة المتفق عليها
الأخطاء الشائعة وما يجب التحقق منه بدلاً من ذلك
  • مقارنة أصغر زاوية منشورة فقط: تحقّق من كل منطقة انتقال والشروط المرتبطة بتلك القيمة.
  • استخدام الطول الكلي للمنصة كطول قابل للاستخدام: خصّص حيزًا للإطارات والبروز والعمل على وسائل تثبيت المركبة.
  • تجاهل تعطّل نظام التعليق أو حالة الإطارات: أدرج حالات سحب وإنقاذ واقعية في قائمة المركبات المستهدفة.

نطاق هذا الدليل

لا تعتمد الصفحة عملية تحميل، ولا تحل محل دليل ناقلة المركبات.

يعتمد الخلوص الفعلي على حالة المركبة المستهدفة والسطح وهندسة ناقلة المركبات المركّبة.

أوقف التحميل إذا تعذّر التحقق من الخلوص أو وسائل التثبيت أو تصنيف قدرة المنصة أو حالة الأرض أو الونش.
