قارن المسار إلى العمل، وليس ارتفاعه النهائي فقط.

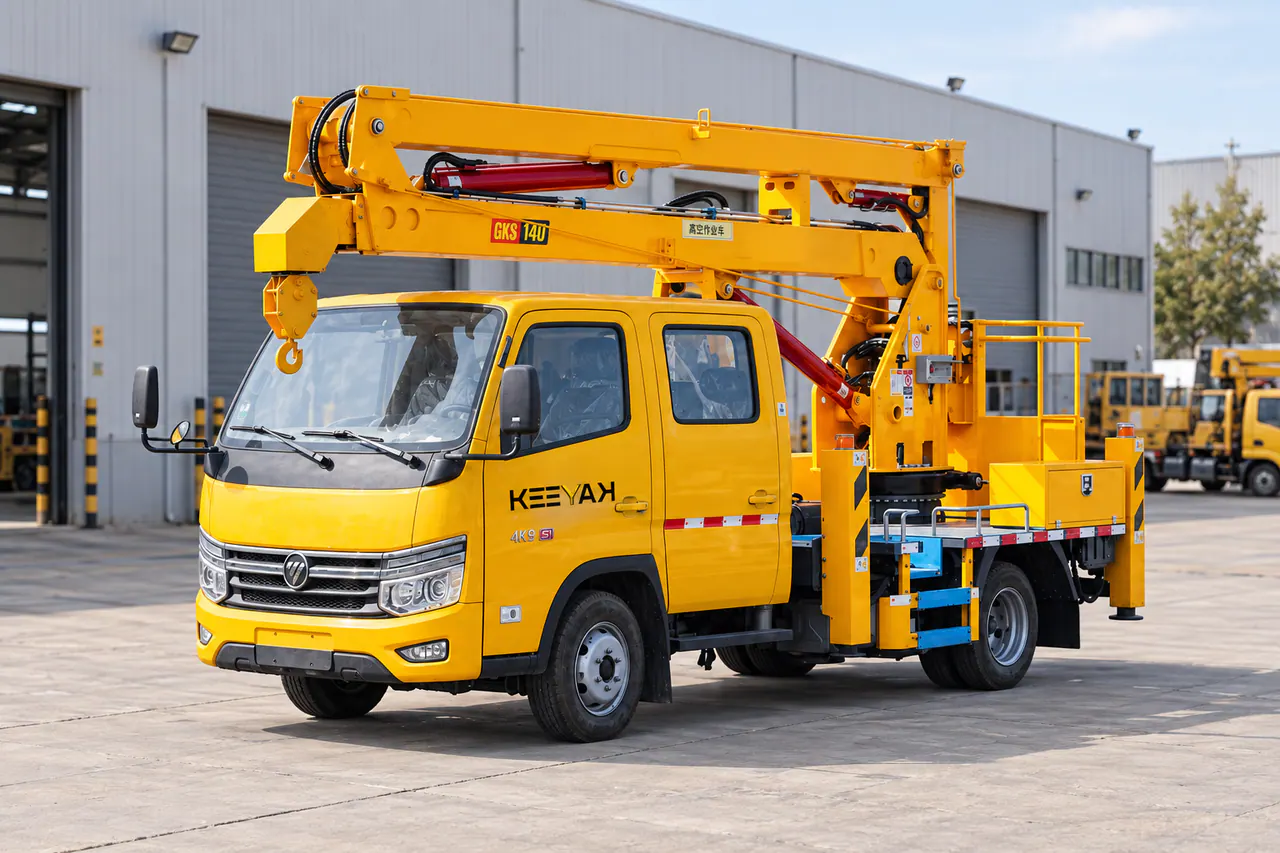

قد تلائم الذراع التلسكوبية مسار وصول مباشرًا نسبيًا. ويمكن للذراع المفصلية العمل حول العوائق أو فوقها، لكنها تضيف أوضاعًا ومسافات خلوص يجب إدارتها. وتعتمد الهندسة الأنسب على المهام المتكررة ومواقع التجهيز المتاحة.
ارسم مسار الذراع والمنصة كاملًا عند الحمولة المطلوبة، بما يشمل المنشآت القريبة والمخاطر الكهربائية. ولا تصف قيمتا أقصى ارتفاع وأقصى امتداد أفقي المنفصلتان كل موضع وسيط. وتؤثر أيضًا حركة البروز الخلفي وأرجل التثبيت وأبعاد المركبة في وضع النقل في الاختيار.
تحقّق من نطاق العمل المعني والحيز المشغول في الموقع
لا يتمتع أي من نوعَي الذراع بأفضلية تلقائية في الارتفاع أو الثبات. قارن الطرازات المقترحة وظروف الارتكاز وحيز الحظر، ثم راجع الوصلات والأسطوانات والخراطيم وأدوات التحكم وإمكانية الوصول للفحص وفق متطلبات العمل المقصود.
مرّر أفقيًا لعرض جميع الأعمدة.
| القرار | ما الذي يجب إثباته | الشرط أو الحد |
|---|---|---|
| طريق الوصول | استخدم نطاق العمل الدقيق وهندسة الذراع لكل هدف. | أقصى ارتفاع أو امتداد أفقي لا يصف كل موضع وسيط. |
| الوصول مع وجود عوائق | تحقق من مسار خلوص ذراع الرافعة والمنصة بالكامل. | الوصول إلى ما وراء العائق لا يثبت وجود خلوص آمن عنه. |
| الإعداد | قارن الشاسيه وأرجل التثبيت ونطاق حركة البروز الخلفي وحيز حركة المرور الذي تشغله. | قد يحتاج الذراع الأكثر مرونة إلى منطقة حظر مختلفة. |
| دورة الحياة | راجع الوصلات والأسطوانات والخراطيم وأدوات التحكم وإمكانية الوصول للفحص. | لا يتنبأ نوع ذراع الرافعة وحده بتكلفة الصيانة أو الموثوقية. |
قارن طرازين محددين عند حمولة المنصة نفسها
الطراز Multitel MT 204 EX منصة تلسكوبية، والطراز MX 210 منصة مفصلية. وارتفاعا العمل المنشوران لهما متقاربان، لكن أقصى امتداد أفقي عند حمولة 200 kg يختلف بينهما. وهما مثالان من شركة مصنّعة خارجية لقراءة المقترحات، لا مواصفات KEEYAK ولا إقرار بأن هذين الطرازين معروضان هنا. Multitel MT 204 EX: المواصفات الرسمية لمنصة بذراع تلسكوبي Multitel MX 210: المواصفات الرسمية لمنصة بذراع مفصلي
مرّر أفقيًا لعرض جميع الأعمدة.
| الطراز والذراع | أقصى ارتفاع للعمل | أقصى امتداد أفقي عند 200 kg |
|---|---|---|
| Multitel MT 204 EX، تلسكوبي | 20.5 m | 12.2 m |
| Multitel MX 210، مفصلي | 21.2 m | 9.8 m |
Multitel MT 204 EX: المواصفات الرسمية لمنصة بذراع تلسكوبي Multitel MX 210: المواصفات الرسمية لمنصة بذراع مفصلي
أقصى ارتفاع وأقصى امتداد أفقي حدّان منفصلان، وليسا نقطة عمل واحدة متزامنة. وتذكر صفحتا الشركة المصنّعة احتمال تغيّر الارتفاع والامتداد بمقدار ±5% تبعًا للشاحنة. ولا يزال مخطط نطاق العمل الخاص بالتجهيز المركّب وظروف الارتكاز مطلوبين.
استخدم مخطط الموقع نفسه للإبقاء على العرض ضمن الخيارات أو استبعاده
انظر في مهمة صيانة افتراضية تتطلب مدى وصول أفقيًا قدره 11 m من النقطة المرجعية للمخطط، مع حمولة 200 kg في المنصة. ويقدم المشتري أيضًا ارتفاع أرضية المنصة المطلوب وموضع الوقوف المسموح به. تستخدم الاستنتاجات التالية الأرقام المنشورة أعلاه؛ وهي وسيلة لفرز خيارات الشراء، لا خطة رفع.
لعرض سعر من KEEYAK، أرسل الرسم وجدول الحمولة نفسيهما لكل مرشح. اطلب من المورد تسمية طراز المنصة والشاسيه وإصدار المخطط، وتحديد أي مهمة لا يغطيها. يسجل الطلب المؤكد لروسيا لطراز ISUZU KV100 ارتفاع عمل 18 m وسعة سلة 200 kg، لكنه لا يقدم منحنى مدى وصول يحسم هذه المقارنة. طلب KEEYAK المؤكد لروسيا: ISUZU KV100
مرّر أفقيًا لعرض جميع الأعمدة.
| عرض أو حالة الموقع | الحكم الأولي | ما يجب حدوثه بعد ذلك |
|---|---|---|
| MX 210: المطلوب امتداد أفقي 11 m عند حمولة 200 kg | خارج الحد الأقصى المنشور 9.8 m؛ لا يغطي تباين الشاحنة المعلن هذه الفجوة. | استبعد هذا العرض لموضع الوقوف ذاك. انظر في تمركز مسموح به أقرب أو طراز آخر، ثم أعد تقييم المهمة. |
| MT 204 EX: نفس طلب 11 m و 200 kg | أقل من الحد الأقصى المنشور 12.2 m، لذلك يظل مرشحًا. لا يزال الوصول عند الارتفاع المطلوب غير مؤكد. | اطلب تحديد تلك النقطة بدقة على نطاق العمل الخاص بالتركيب المحدد، مع ظروف الإسناد ومسار الذراع بأكمله. |
| جدار أو مظلة يعوق مسار الاقتراب | لا يثبت موضع نهائي للسلة داخل المخطط خلو مسار الحركة من العوائق. | قارن حركة الذراع بأكملها لكلا العرضين. قد يتيح الذراع المفصلي مسار اقتراب آخر، لكنه يجب أن يتجاوز العائق من دون اصطدام وأن يلائم مساحة التمركز المتاحة. |
Multitel MT 204 EX: المواصفات الرسمية لمنصة بذراع تلسكوبي Multitel MX 210: المواصفات الرسمية لمنصة بذراع مفصلي
أرسل نفس رسم المهمة لكلا العرضين.
اطلب من المورّدين إظهار المواضع المستهدفة والخلوصات على نطاقات العمل الخاصة بتجهيزاتهم المحددة. وأدرج حمولة المنصة وقيود التمركز. ويحدد تخطيط الموقع من مختصين مؤهّلين وحدود الشركة المصنّعة مدى ملاءمة أي من العرضين.
معلومات تُجهَّز لهذه المراجعة
- مواضع المنصة المستهدفة
- شكل العائق ومسار الذراع المسموح به
- حمولة المنصة وعدد شاغليها
- منطقة التمركز وحدود أرجل التثبيت
- الارتفاع والطول في وضع النقل وقيود المسار
- القدرة على الصيانة والتفتيش
السجلات التي يجب طلبها والحفاظ عليها
- خريطة مواضع العمل والعوائق
- بيانات نطاق العمل الخاصة بالطراز
- سجل حمولة المنصة وظروف التمركز
- وثائق التفتيش والتحكم في حالات الطوارئ والصيانة
الأخطاء الشائعة وما يجب التحقق منه بدلاً من ذلك
- مقارنة أقصى ارتفاع وحده: طابق نطاق العمل الكامل ومسار الذراع مع مواضع المهمة.
- افتراض أن الذراع المفصلية تحسّن الوصول دائمًا: افحص العوائق والتأرجح الخلفي وموضع التجهيز وإمكانية الرؤية أثناء التحكم.
- تجاهل أبعاد المركبة في وضع النقل على المسار: تحقّق من الخلوص على الطريق وفي المستودع وموقع العمل أثناء النقل.
نطاق هذا الدليل
لا تختار هذه المقارنة طرازًا ولا تعتمد طريقة عمل.
تحدد مخططات الشركة المصنّعة المعنية وتخطيط الموقع من مختصين مؤهّلين الاختيار.
لا تستخدم أيًا من نوعي ذراع الرافعة خارج حدود الحمل أو الوصول أو الإعداد أو الرياح أو الكهرباء أو الفحص.
المصادر ونطاق الانطباق
يشرح الخطوات من وصف المهمة ومقارنة عروض الأسعار إلى اعتماد مواصفات التجهيز والفحص.
توفر قوائم تحقق وأوراق عمل عامة، بينما تظل وثائق المشروع الموقعة هي المرجع الحاكم.
يحدد فئة المنتجات المعنية وحدود التجهيز المنشورة. ويتطلب تحديد القدرات المقننة للمشروع الرجوع إلى وثائق OEM المختارة.
مرجع أمريكي رسمي يدعم حدود الحمولة التي تحددها الشركة المصنّعة وفحوص أدوات التحكم وأرجل التثبيت والفرامل والتنقل. وليس اعتمادًا في الوجهة أو قيمة مقننة لمعدات KEEYAK.
إرشادات أمريكية رسمية لتقييم موقع العمل والتدريب والفحص وحمولة المنصة ومدى الوصول والتثبيت. وقد تختلف القواعد المحلية.
مثال من شركة مصنعة مسماة لتفسير مدى الوصول الذي يعتمد على الحمولة. تذكر الشركة أن الارتفاع ومدى الوصول قد يختلفان بمقدار ±5% بحسب الشاحنة. هذه ليست قيمًا مقننة لمعدات KEEYAK أو عرضًا لتوريد هذا الطراز؛ ولا تحل الأرقام محل نطاق عمل خاص بالتركيب المحدد.
ورقة البيانات الفنية: ارتفاع العمل وارتفاع المنصة ومدى الوصول بحسب حمولة السلة
تاريخ التحقق من المصادر:
مقارنة من شركة مصنعة مسماة لهندسة الأذرع والحدود المنشورة. تذكر الشركة أن الارتفاع ومدى الوصول قد يختلفان بمقدار ±5% بحسب الشاحنة. هذه ليست قيمًا مقننة لمعدات KEEYAK أو دليلًا على ملاءمة الموقع أو عرضًا لتوريد هذا الطراز.
ورقة البيانات الفنية: ارتفاع العمل ومدى الوصول عند 200 kg
تاريخ التحقق من المصادر:
طلب مؤكد يحدد ارتفاع عمل قدره 18 m وسعة سلة قدرها 200 kg. لا يثبت هذا السجل منحنى مدى وصول خاصًا بالطراز أو سجل تسليم أو تشغيلًا أوليًا في الموقع.
