حدود المركبات المتخصصة: GVW وأحمال المحاور وقاعدة العجلات وطول الهيكل العلوي

تحقق من قابلية تنفيذ تصميم المركبة المتخصصة بمراجعة توزيع الكتلة وحدود أحمال المحاور. وتؤثر قاعدة العجلات والبروز والمساحة التي تشغلها المعدات المركّبة أيضًا في التصميم.

الحمولة تعتمد على الكتلة والموقع.
  • 01الشاحنة المكتملة، والسوائل، والطاقم، والمعدات.
  • 02موضع الحمولة وقوى رد الفعل عند كل محور
  • 03قاعدة العجلات والبروز وخلوص المعدات

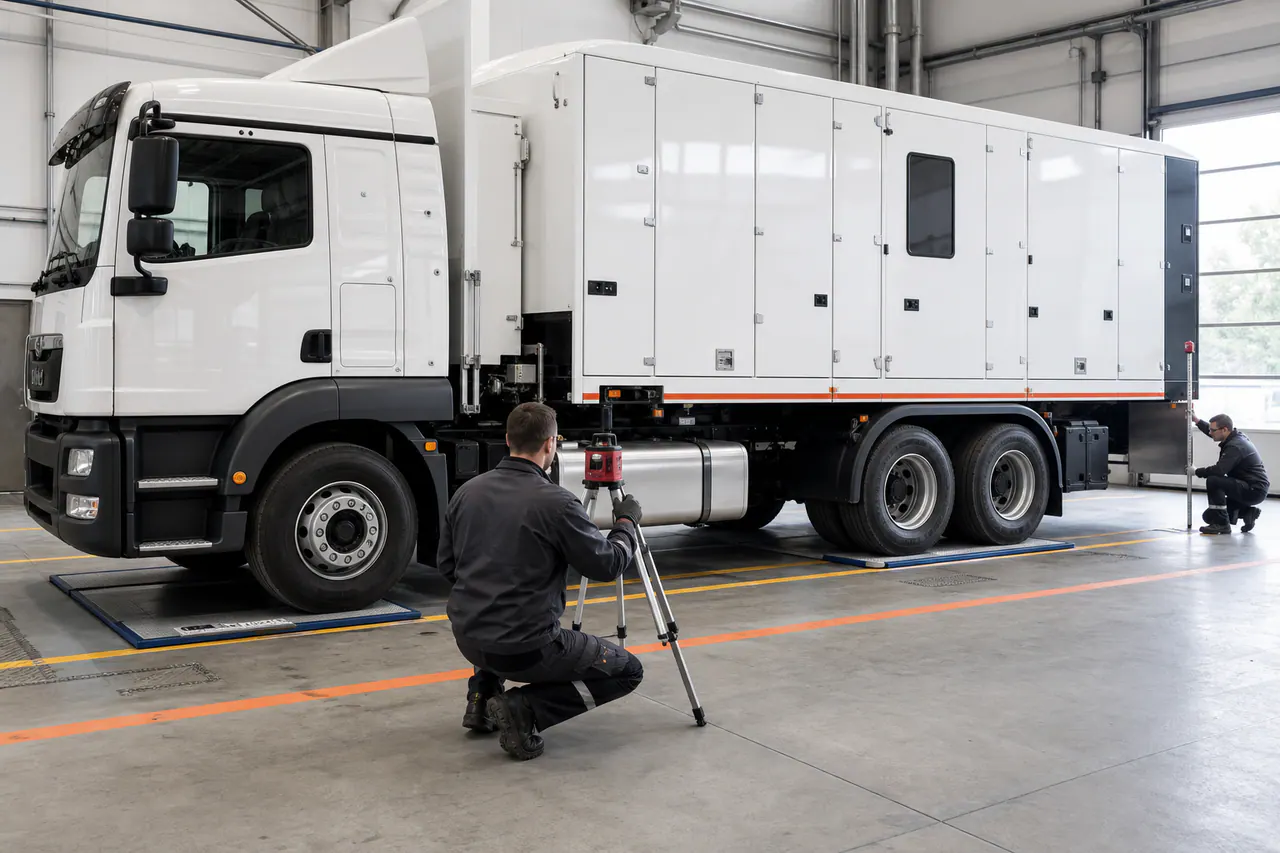

اعرض الصورة المرجعيةشاحنة متخصصة بيضاء مع معدات لوزن المحاور والقياس في ورشة

شاحنة متخصصة بيضاء مع معدات لوزن المحاور والقياس في ورشة

التخطيط المكتمل يغير الحمولة المتاحة.

يغيّر تركيب هيكل علوي أطول أو خزان أكبر أو رافعة إضافية أكثر من بند في المواصفات؛ إذ يغيّر الكتلة الذاتية للشاحنة وموضع تلك الكتلة والمساحة المتبقية للمعدات والوصول إليها للصيانة. اختر هذه العناصر معًا بدلًا من اعتماد طول الهيكل العلوي أولًا.

ابدأ بالشاسيه المختار ومتطلبات بلد الوجهة للأبعاد والمحاور. يجب أن تشمل مراجعة الأحمال الهيكل العلوي والمعدات والطاقم والسوائل والخيارات والبضائع. فطرح كتلة الشاسيه وحده من GVW يُغفل كتلة أجزاء كثيرة من المركبة التي تشتريها.

تحقق من الكتلة الإجمالية وقوى رد الفعل عند المحاور وحيّز التركيب كلٍّ على حدة

يمكن أن تظل الشاحنة أقل من حد الكتلة الإجمالية وتتجاوز في الوقت نفسه حد المحور الخلفي. كما يمكن أن تناسب الرسم الثابت ولكن تترك فراغًا غير كافٍ عند تحرك المعدات. النتيجة المفيدة هي تخطيط يلبي جميع هذه الشروط لمواقع الحمولة المقصودة.

مرّر أفقيًا لعرض جميع الأعمدة.

تحقق من الكتلة الإجمالية وقوى رد الفعل عند المحاور وحيّز التركيب كلٍّ على حدة
القرارما الذي يجب إثباتهالشرط أو الحد
الكتلة الإجمالية للمركبةاستخدم كتلة المركبة الموثقة بعد اكتمال تجهيزها، ثم أضف الحمولة المقصودة، ولا تضف من الطاقم أو السوائل أو المعدات إلا ما لم يكن مشمولًا بالفعل.السعة الاسمية للهيكل العلوي لا تثبت الحمولة القانونية.
أحمال المحاوراحسب قوة رد الفعل عند كل محور في حالة التحميل ووفق موضع الحمولة المقصود.قد تبقى المركبة ضمن حد الكتلة الإجمالية، مع تجاوز حد أحد المحاور.
قاعدة العجلات والبروزتحقق من الدوران وإسناد الهيكل العلوي والبروز الخلفي وانتقال الأحمال.الهيكل العلوي الأطول لا يتوافق تلقائيًا مع قاعدة العجلات المتاحة.
حيّز التركيبخصّص الحيّز والخلوص اللازمين للمعدات وللوصول إليها للصيانة وحركتها.قد تتداخل المكونات عند التشغيل، حتى إن كان الحيّز يتسع لها في المخطط الثابت.

احسب سقفًا أوليًا للحمولة، ثم تحقق من كل محور

في هذه الحالة التوضيحية، تشمل كتلة المركبة المكتملة 11,400 kg الهيكل والمعدات المثبتة ولكنها تستثني مخصص 300 kg لأفراد الطاقم والوقود والأغراض غير المثبتة. اطرح كليهما من حد الكتلة الإجمالية 18,000 kg، ثم تحقق من كل محور.

يبلغ الحد الأولي للحمولة 6,300 kg، لكن الحمولة المعتمدة هي أدنى قيمة تسمح بها حدود الكتلة الإجمالية وكل محور والأبعاد وقواعد بلد الوجهة.

مرّر أفقيًا لعرض جميع الأعمدة.

احسب سقفًا أوليًا للحمولة، ثم تحقق من كل محور
خطوةالحساب أو الشرطالنتيجة
الكتلة المتاحة للحمولة.18,000 − 11,400 − 3006,300 kg.
فحص المحور الأمامي.قوة رد الفعل المحسوبة عند المحور الأمامي في حالة التحميل ≤ الحد المعتمد للمحور الأماميمطلوب.
فحص المحور الخلفي.قوة رد الفعل المحسوبة عند المحور الخلفي في حالة التحميل ≤ الحد المعتمد للمحور الخلفيمطلوب.
  • الكتلة الإجمالية المقننة للمركبة: 18,000 kg
  • كتلة المركبة المكتملة: 11,400 kg.
  • الطاقم والوقود والأصناف غير المثبتة: 300 kg

طرح أولي للتوضيح فقط، وليس حسابًا لقوى رد الفعل عند المحاور. استخدم بيانات الشاسيه الخاضعة لضبط التعديلات وتصميم الهيكل العلوي ومواضع الحمولة الخاصة بالمشروع المختار.

اعتمد رسمًا واحدًا مع جدول الكتل المقابل له

زوّد المورد بتوزيع الحمولة ومواضع المعدات، إلى جانب أبعاد الهيكل العلوي المطلوبة. واطلب منه إظهار حالات التحميل الحاكمة للمحاور والبروز الخلفي ومتطلبات التركيب وخلوصات الصيانة في المراجعة نفسها. أبقِ الاعتماد معلّقًا ما دامت تلك الحسابات أو حدود بلد الوجهة غير محسومة.

معلومات تُجهَّز لهذه المراجعة
  • طراز الشاسيه المختار والكتل المقننة له
  • متطلبات بلد الوجهة للأبعاد والمحاور
  • أبعاد الهيكل العلوي والمادة المحددة أو المفضلة لتصنيعه
  • كتلة معدات العمل وموقع التركيب
  • توزيع البضائع أو الحمولة المنقولة
  • الافتراضات المتعلقة بالطاقم والوقود والأدوات والملحقات والأصناف غير المثبتة
السجلات التي يجب طلبها والحفاظ عليها
  • وثائق أبعاد الشاسيه والقيم المقننة له
  • مخطط الترتيب العام الخاضع لضبط التعديلات
  • كتلة المركبة بعد اكتمال التجهيز وحساب أحمال المحاور
  • متطلبات تركيب المعدات والخلوصات
الأخطاء الشائعة وما يجب التحقق منه بدلاً من ذلك
  • طرح كتلة الشاسيه الجاهز للسير من GVW واعتبار الناتج حمولة متاحة: احسب الهيكل العلوي المكتمل والمعدات والطاقم والسوائل والخيارات وتوزيع الحمولة ضمن التقييم.
  • فحص الكتلة الإجمالية دون حساب قوى رد الفعل عند المحاور: تحقق من كل حالة حاكمة لأحمال المحاور.
  • اختيار طول الهيكل العلوي قبل تخطيط المعدات: حدّد الخلوصات اللازمة للهيكل العلوي والمعدات والصيانة معًا.

نطاق هذا الدليل

لا يقدم هذا الدليل حسابات خاصة بالمشروع أو موافقة من بلد الوجهة.

يجب أن تستند القيم النهائية إلى بيانات الشاسيه المختار ووثائق المعدات والرسم المعتمد.

علّق اعتماد التجهيز إذا لم تُحسم قوى رد الفعل عند المحاور أو خلوصات التركيب أو حدود بلد الوجهة.
