تحديد سعة وحدة التبريد المناسبة لصندوق الشاحنة

جهّز موجز الحمل الحراري للتبريد من بيانات الصندوق والعزل والظروف المحيطة. وأدرج البضائع وتسرّب الهواء وتدفقه ومتطلبات خفض درجة الحرارة وهامش الأمان المطلوب.

طابق الحمل الحراري مع قدرة التبريد المتاحة
  • 01أسطح الصندوق والجسور الحرارية وتسرّب الهواء عبر الأبواب
  • 02حالة البضائع في البداية وأي متطلبات لخفض حرارتها
  • 03قدرة الوحدة عند ظروف الصندوق والجو المحيط المطلوبة

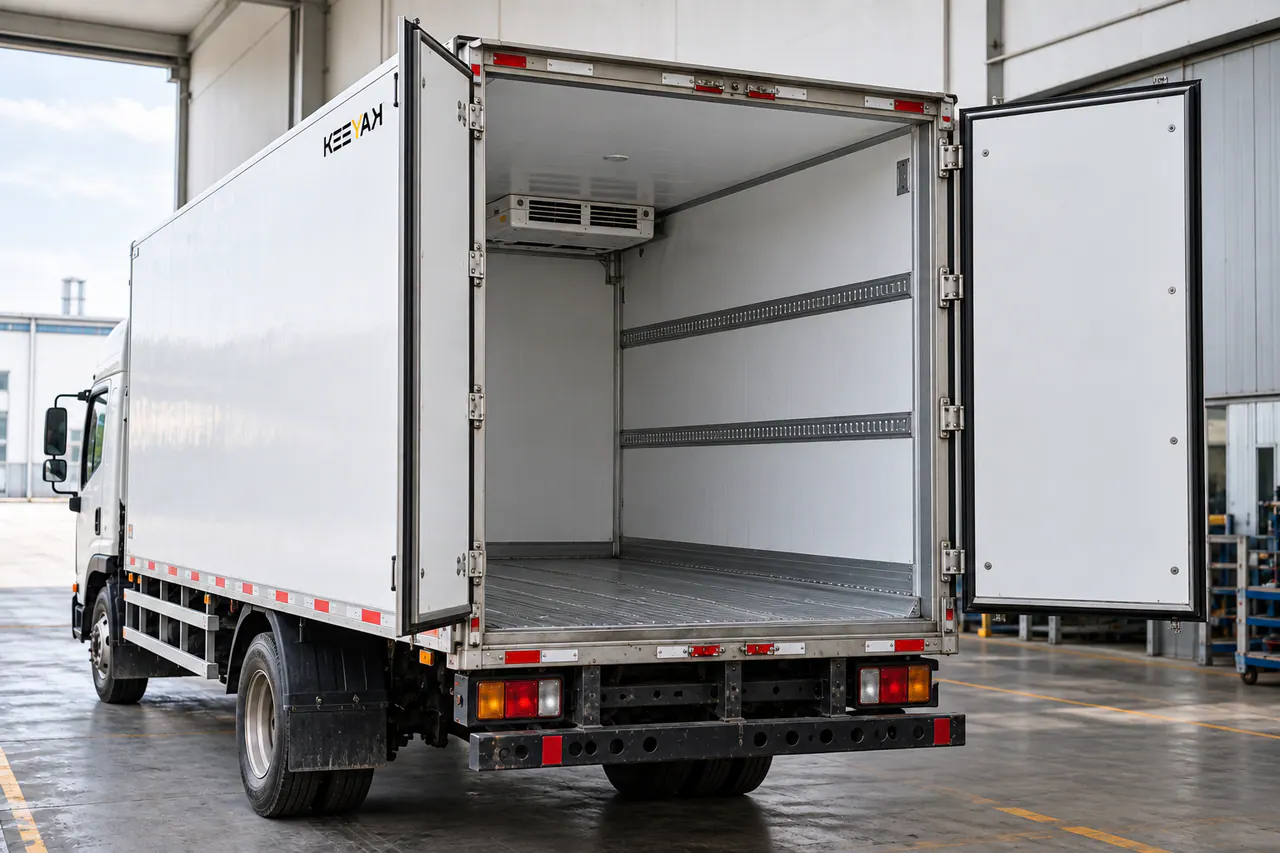

اعرض الصورة المرجعيةصندوق مبرد مع مراجع للعزل ومانع تسرب الباب ووحدة التبريد

صندوق مبرد مع مراجع للعزل ومانع تسرب الباب ووحدة التبريد

اعط المورد موجز الحمل الحراري، وليس مجرد حجم الهيكل العلوي.

الحجم المكعب أحد مدخلات اختيار نظام التبريد فقط. تدخل الحرارة عبر أسطح الصندوق والجسور الحرارية والأبواب وموانع التسرّب، ومن أي بضائع حُمّلت بدرجة حرارة أعلى من المطلوبة. بيّن ما إذا كانت المهمة الحفاظ على بضائع مبرّدة مسبقًا أم تنفيذ خفض محدد لدرجة حرارتها.

تتغيّر قدرة التبريد المتاحة أيضًا بحسب ظروف الصندوق والجو المحيط. ولا تصلح قيمة اسمية لطراز قيسَت في ظروف مختلفة أساسًا لاختيار قائم على مقارنة متماثلة. واطلب من المورّد إظهار الافتراضات والهامش في حسابه.

قارن الحمل الحراري وقدرة التبريد عند الظروف نفسها

لا تعالج وحدة أكبر قدرةً من اللازم انسداد هواء الرجوع أو ضعف إحكام الإغلاق، وقد تجعل وحدة أصغر من اللازم استعادة درجة الحرارة أبطأ مما يناسب المسار. ويجب تناول مدة فتح الأبواب والتشغيل متعدد نقاط التسليم صراحةً، بدل إخفائهما في قاعدة قائمة على حجم الصندوق.

مرّر أفقيًا لعرض جميع الأعمدة.

قارن الحمل الحراري وقدرة التبريد عند الظروف نفسها
القرارما الذي يجب إثباتهالشرط أو الحد
انتقال الحرارةحساب الحرارة من خلال أسطح الهيكل العلوي والجسور الحرارية.السماكة الاسمية للألواح لا تكفي وحدها.
تسرّب الهواءضع نموذجًا لتأثير الأبواب وموانع التسرّب ومدة الفتح.قد يكون التوزيع الحضري متعدد نقاط التسليم العامل الأكبر في الحمل الحراري.
الحمل الحراري للمنتجبيّن درجة الحرارة الابتدائية وأي متطلبات لخفض الحرارة.يختلف الحفاظ على بضائع مبرّدة مسبقًا عن تبريد بضائع دافئة.
أساس قدرة التبريدقارن قدرة الوحدة عند ظروف الصندوق والجو المحيط المحددة للمشروع.لا تُقارَن القيم المعلنة للقدرة إذا كانت ظروفها مختلفة.

اجمع الأحمال الحرارية عند ظروف التشغيل المطلوبة.

اجمع الأحمال الحرارية الموثّقة قبل مقارنة وحدات التبريد. فلا يكفي حجم الصندوق وقيمة قدرة الطراز وحدهما لتحديد القدرة المطلوبة.

الحمل الأساسي في المثال هو 4.6 kW. ولا يُعدّ ذلك اختيارًا للوحدة إلا بعد أن يتحقّق المورّد من كل مدخل وهامش وظرف لتحديد القدرة.

مرّر أفقيًا لعرض جميع الأعمدة.

اجمع الأحمال الحرارية عند ظروف التشغيل المطلوبة.
خطوةالحساب أو الشرطالنتيجة
حمل التصميم الأساسي2.1 + 1.4 + 0.8 + 0.34.6 kW
هامش مفسر4.6 kW + هامش موثّق لعدم اليقين أو لاستعادة درجة الحرارةيحدّد المورّد الهامش ويوضّحه
مقارنة السعةقدرة الوحدة عند ظروف الصندوق والجو المحيط في المشروع ≥ حمل التصميمشرط واجب الاستيفاء
  • حمل انتقال الحرارة: 2.1 kW
  • حمل تسرّب الهواء عبر الأبواب: 1.4 kW
  • الحمل الحراري للمنتج والأحمال الداخلية: 0.8 + 0.3 kW

مكونات توضيحية للحمل الحراري فقط. استخدم بيانات حرارية مضبوطة وظروف المسار وجداول أداء مصنع وحدة التبريد.

قارن طراز الوحدة وخدمات الصيانة المحلية، لا مجرد شعارها

سواء كانت الوحدة من Thermo King أو Carrier أو علامة صينية مقترحة، اطلب بيانات القدرة عند درجتي حرارة متطابقتين داخل الصندوق وخارجه، إلى جانب متطلبات الطاقة والأبعاد والكتلة وخيارات التحكم. تأكد من أن العرض يحدد الطراز الدقيق ونطاق التركيب. لا يمكن ترتيب الكفاءة أو الاعتمادية على أساس مقارنة متكافئة دون هذه السجلات.

اسأل مَن يستطيع صيانة هذا الطراز قرب مسارك، وما القطع المتوفرة لديه، وكيف تصل مطالبة الضمان إلى المورد المسؤول. تحقّق من مقدم الخدمة ونطاق التغطية قبل الشراء. وجود شبكة دولية للمصنع لا يعني أن كل موقع يدعم كل طراز تصديري، ولا يثبت التغطية المحلية الخاصة بـ KEEYAK.

مطابقة بيانات الوحدة لاختبار القبول

اطلب من مورد الوحدة بيان الطراز وافتراضات الصندوق ودرجتي حرارة الجو والصندوق ونمط الإمداد بالطاقة المستخدمة في الاختيار. قارن العرض ببيانات الشركة المصنعة للطراز والظروف المحددين بدقة. لا تستخدم دليل Thermo King المرتبط إلا للطرازات التي يغطيها. الدليل المرجعي السريع من Thermo King لوحدات تبريد الشاحنات

أعد سجل القبول وفق ظروف الاختيار المقترحة. أدرج نطاق درجة الحرارة المقبول للبضائع ودرجات الحرارة الابتدائية للبضائع والصندوق والعزل وحالة الأبواب وترتيب الحمولة وجدول فتح الأبواب. اتفق على مواقع أجهزة الاستشعار ومعايرتها والفاصل بين التسجيلات، ثم احتفظ بالنتائج الموسومة بالتوقيت وأي استثناءات.

مرّر أفقيًا لعرض جميع الأعمدة.

معلومات ينبغي الاتفاق عليها قبل اختبار المسار
الحالةسجلالتفسير
خفض درجة الحرارةدرجة حرارة الصندوق الأولية والظروف المحيطة ونمط الطاقة وكون الصندوق فارغًا أو محمّلًالا تساوي بين تبريد الصندوق الفارغ وتبريد البضائع الدافئة.
عملية التسليمالبضائع ومسارات تدفق الهواء ومرات فتح الأبواب ومدة المسارراجع قراءات جميع المجسات والانحرافات الحرارية وفق المعايير المتفق عليها.
هوية الطرازالوحدة والهيكل العلوي والعزل والبرامج أو إعدادات التحكمنتيجة طراز أو هيكل علوي آخر توفر سياقًا مرجعيًا فقط.

الدليل المرجعي السريع من Thermo King لوحدات تبريد الشاحنات

تحقق من قدرة التبريد في كل وضع إمداد بالطاقة على المسار

زوّد مورد الوحدة بجدول يربط كل حيز ذي درجة حرارة محددة وكل حالة تشغيل بمصدر الطاقة المتاح. أدرج الظروف المحيطة الأشد تطلبا وفتح الأبواب المتكرر، وحدد مصدر تشغيل التبريد أثناء التحميل والقيادة والتوقف للتسليم. لا يكتمل اختيار قدرة الوحدة إذا تعذر توفير القدرة المطلوبة في أحد أوضاع الطاقة التي يعتمد عليها المسار.

تصف نشرة Thermo King e200 نظام تبريد كهربائيا للمركبات الكهربائية أو العاملة بمحرك احتراق، وتحدد متطلبات منفصلة للإمداد بالطاقة. يوضح هذا المثال أن التبريد الكهربائي وحده لا يحدد منظومة دفع الشاحنة ولا يثبت مدة استمرار التبريد أثناء الوقوف. ورقة مواصفات Thermo King e200

مرّر أفقيًا لعرض جميع الأعمدة.

ظروف الإمداد بالطاقة الواجب مراعاتها عند اختيار الوحدة
مرحلة الرحلةبيانات المشتريتأكيد المورد
التحميل في مقر التشغيلدرجات حرارة الأحياز، وحالة البضاعة عند بدء التحميل، ومدة التحميل، ومصدر الطاقة الخارجي المتاحمتطلبات التبريد والتوافق مع مصدر الطاقة الفعلي في الموقع
القيادة والتوقف المتكررالظروف المحيطة، والأحمال الحرارية للأحياز، ومرات فتح الأبواب، والتشغيل المسموح للمحركقدرة التبريد المتاحة في كل وضع تشغيل مقصود
الحفاظ على درجة الحرارة أثناء الوقوفمدة الحفاظ على درجة الحرارة المطلوبة ومصدر الطاقة؛ واحتياطي البطارية عند انطباق ذلكالطاقة القابلة للاستخدام والضوابط والحدود للوضع المتفق عليه

اطلب سجل اختيار يراعي الصندوق والمسار بالكامل

قدّم البيانات الحرارية للصندوق وظروف الجو والبضائع وجدول فتح الأبواب وأوضاع الطاقة المطلوبة. احتفظ ببيانات القدرة المضبوطة للوحدة مع حسابات المورد وخطة القبول. لا تصبح أسماء الطرازات ومقارنات العلامات مفيدة إلا بعد تطابق هذه الظروف.

معلومات تُجهَّز لهذه المراجعة
  • أبعاد الهيكل العلوي الداخلية والخارجية
  • المواد العازلة والسمك والبيانات الحرارية
  • درجة حرارة الصندوق المطلوبة وأسوأ درجات حرارة الجو المحيط
  • كتلة البضائع ودرجة حرارتها في البداية والمسؤولية عن خفض حرارتها
  • أحجام الأبواب ومرات فتحها ونمط المسار
  • متطلبات تدفق الهواء والطاقة وإزالة الجليد والمراقبة
السجلات التي يجب طلبها والحفاظ عليها
  • موجز مواصفات الصندوق والتشغيل المعتمد
  • حساب الحمل الحراري للمورد مع الافتراضات
  • بيانات القدرة في ظروف المشروع
  • التركيب والوضع في الخدمة والتحقق من تدفق الهواء
الأخطاء الشائعة وما يجب التحقق منه بدلاً من ذلك
  • تحديد السعة بالحجم المكعب وحده: احسب جميع المكوّنات المؤثرة في الحمل الحراري.
  • مقارنة الأرقام الاسمية لطرازات الوحدات: قارن قدرة التبريد عند ظروف متطابقة للصندوق والجو المحيط.
  • إضافة عامل أمان غير مفسّر: بيّن عدم اليقين أو السبب التشغيلي للهامش.

نطاق هذا الدليل

لا تقوم هذه الصفحة بإجراء الحساب النهائي للحمل الحراري.

يجب أن تأتي بيانات الخصائص الحرارية وقدرة الوحدة من نسخ مضبوطة لوثائق المورّد.

لا تعتمد وحدة دون مواصفات صندوق وموجز تشغيل وأساس للقدرة متطابقة معها.

المصادر ونطاق الانطباق

ورقة مواصفات Thermo King e200

مثال لوحدة محددة توفر تبريدا كهربائيا لمركبات كهربائية أو عاملة بمحرك احتراق، مع متطلبات منفصلة للإمداد بالطاقة. لا يمثل عرضا لمكوّن من KEEYAK ولا ادعاء بشأن قدرته أو مدة تشغيله.

الصفحات 1–2، خيارات الطاقة وإرشادات مولد الشحن
