Compartiments multi-températures dans un camion réfrigéré

Définissez les zones de fret qui doivent fonctionner en même temps. Adaptez les cloisons, le flux d'air, les modalités d'ouverture des portes, la surveillance et la charge utile à l'itinéraire de livraison multi-températures.

Chaque compartiment nécessite son propre circuit d’air maîtrisé
  • 01Plage de température de la cargaison et charge thermique dans chaque zone
  • 02Positions des cloisons au fil de la tournée de livraison
  • 03Soufflage, reprise d'air et surveillance par zone

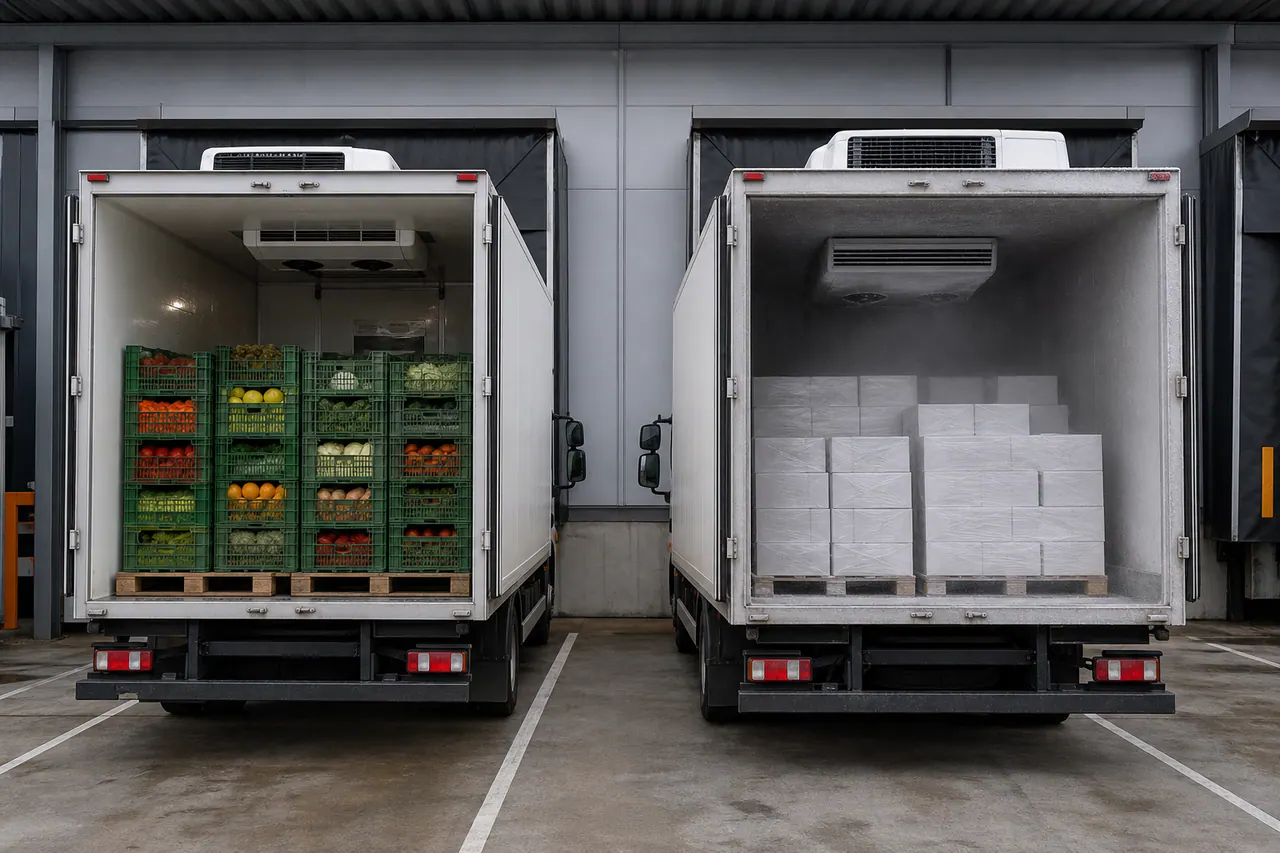

Consulter l’image de référenceDeux camions frigorifiques aux portes arrière ouvertes, l’un chargé de fruits et légumes et l’autre de marchandises en cartons

Deux camions frigorifiques aux portes arrière ouvertes, l’un chargé de fruits et légumes et l’autre de marchandises en cartons

Une cloison sépare les cargaisons ; le système doit réguler chaque zone

Un camion frigorifique multi-températures est utile lorsque les cargaisons nécessitent des conditions différentes sur la même route. Commencez par nommer la cargaison et sa plage de température approuvée dans chaque compartiment. « Réfrigérée » et « congelée » sont des descriptions utiles, mais elles laissent le fournisseur sans les points de consigne nécessaires pour sélectionner le système.

Chaque compartiment a sa propre charge thermique et nécessite une circulation d’air de soufflage et de reprise adaptée. Les cloisons et les ouvertures de portes transmettent aussi de la chaleur entre les zones. Ajouter une cloison à une caisse monozone ne suffit donc pas à assurer une régulation indépendante de la température.

Le petit compartiment mérite autant d'attention que le grand. Les modalités d'ouverture de sa porte peuvent déterminer sa capacité à retrouver la température prévue pendant les livraisons. Demandez au fournisseur d'expliquer comment chaque zone maintiendra sa condition requise pendant que les autres sont en fonctionnement.

Dessinez les compartiments au départ et pendant les livraisons.

Des compartiments de taille égale ne sont utiles que s’ils conviennent à la cargaison et à l’ordre des livraisons. Le chargement évolue à mesure que les marchandises sont livrées ; des cloisons mobiles peuvent aussi modifier le volume des zones et les circuits de reprise d’air. Le plan du chargement au départ ne représente pas toute la tournée.

Préparez le descriptif de l'itinéraire ci-dessous en complément du plan de la carrosserie. Incluez les températures initiales de la cargaison et de la carrosserie, et examinez la charge utile avec les cloisons et l'équipement proposés. Les recommandations de l'USDA sur le transport fournissent des informations de base sur le préconditionnement, la circulation de l'air et le chargement ; elles ne fournissent pas le dimensionnement d'un système de réfrigération KEEYAK. USDA, protection des aliments périssables pendant le transport par camion

La spécification commerciale de la commande destinée à la Polynésie française mentionne un groupe Thermo King T1200 bi-température, une cloison et une porte centrale. La facture et le connaissement décrivent un camion frigorifique, mais la déclaration en douane emploie une description de transport de gaz inflammables ; les documents fournis ne contiennent aucune explication ni correction. Considérez cela comme une mention d'équipement dans la commande, et non comme une classification définitivement établie du véhicule ou une preuve des températures dans les compartiments. Pour votre chargement et votre séquence de livraison, demandez un plan des compartiments, un schéma de circulation d'air et un relevé d'essai de température. Commande KEEYAK de SITRAK destinée à la Polynésie française

Scénario d'achat hypothétique : un grossiste transporte des cartons de produits congelés et des produits laitiers réfrigérés, la plupart de ces derniers étant déchargés aux premiers arrêts. Demandez au fournisseur d'évaluer à la fois le chargement au départ et sa disposition après un déchargement partiel avant de choisir la répartition des compartiments, l'accès aux portes et la circulation d'air pour chaque zone.

Faites défiler horizontalement pour afficher toutes les colonnes.

Informations nécessaires pour un itinéraire multi-températures
Détail de l'itinéraireInformations à releverCe que le fournisseur doit expliquer
Marchandises dans chaque zonePlage de température approuvée, température initiale et évolution du chargementLes conditions de fonctionnement simultané et la charge thermique de chaque compartiment
Disposition des compartimentsVolumes des zones, positions des cloisons et disposition des marchandises au fil de la tournéeDébit d'air de soufflage et de reprise, avec les évaporateurs, le dégivrage et le drainage proposés
Arrêts de livraisonSéquence d'arrêts, tailles de portes et durée d'ouvertureInteractions entre les zones et rétablissement de la température dans les conditions spécifiées
Enregistrements de températureEmplacements de capteurs, alarmes et procédure de réponse en cas d'écart de températureSurveillance pour chaque zone, plutôt que seulement le compartiment le plus froid

Pourquoi l'ajout de deux charges thermiques n'est qu'un point de départ

Considérez, à titre d'exemple, des charges de conception de 3.2 kW pour une zone destinée aux produits congelés et de 1.8 kW pour une zone réfrigérée. Leur charge simultanée de base est de 3.2 + 1.8 = 5.0 kW, avant toute prise en compte des interactions entre compartiments. Ces valeurs sont illustratives et ne constituent pas les capacités nominales d'un modèle KEEYAK.

Le fournisseur doit encore tenir compte des fuites au niveau des cloisons, de la séquence d'ouverture des portes, du dégivrage et de l'évolution de la disposition des marchandises. Il doit montrer que l'évaporateur ou le système de circulation d'air de chaque zone peut satisfaire aux conditions propres au projet et que le système dispose d'une capacité simultanée suffisante pour couvrir l'ensemble des charges de conception approuvées.

Cette somme aide à comprendre les échanges sur le dimensionnement. Les exigences de la cargaison et le calcul du fournisseur du système frigorifique déterminent la conception finale ; la seule valeur de 5.0 kW ne suffit pas à choisir un groupe.

Convenez des modalités de vérification de chaque compartiment

Conservez le résumé d'itinéraire zone par zone, le plan des cloisons et des circuits d'air, le calcul de capacité du fournisseur, ainsi que le plan de mise en service et de cartographie de la température dans l'examen de la configuration. Ils devraient décrire le même agencement et les mêmes conditions de fonctionnement. Le processus d'achat KEEYAK et les feuilles de calcul publiques aident à organiser cet examen ; les documents de projet signés font autorité. Processus d'achat KEEYAK Listes de contrôle et feuilles de travail KEEYAK

La page produit des camions frigorifiques présente la famille de véhicules pour préparer une demande. Obtenez les documents de l'équipement retenu précisant la disposition réelle des compartiments et les capacités nominales. Gamme de camions frigorifiques KEEYAK

Précisez pour chaque zone l’emplacement des capteurs, les relevés, les alarmes et la procédure d’intervention. Un seul capteur de température d’air ne renseigne pas sur la température de tous les produits. Avant de combiner les cargaisons, convenez des procédures de séparation, de maîtrise de la température, de surveillance et de gestion des écarts de température selon les exigences de sécurité alimentaire du propriétaire de la cargaison et celles applicables à destination.

Sources et applicabilité

Processus d'achat KEEYAK

Explique les étapes allant de la description du travail à la comparaison des devis, puis à l'approbation de la configuration et à l'inspection.

Date de vérification des sources:

Gamme de camions frigorifiques KEEYAK

Définit la famille de produits concernée et les limites de configuration publiées. Les valeurs nominales propres au projet doivent être établies à partir des documents OEM sélectionnés.

Date de vérification des sources:

USDA, protection des aliments périssables pendant le transport par camion

Guide public de source primaire sur le préconditionnement, la circulation de l’air, l’étanchéité des portes et les contrôles du chargement. Les exigences du propriétaire de la cargaison et celles applicables à destination restent déterminantes.

Date de vérification des sources:

Commande KEEYAK de SITRAK destinée à la Polynésie française

La commande destinée à la Polynésie française spécifie un SITRAK avec un groupe Thermo King T1200 bi-température et une caisse équipée d’une cloison et d’une porte centrale. Elle ne comprend ni cartographie des mesures par compartiment, ni relevés d’essai de température, ni rapport de mise en service locale. La facture et le connaissement identifient un camion frigorifique, tandis que la déclaration en douane décrit le même modèle comme un véhicule fermé destiné au transport de gaz inflammables. Les documents fournis ne contiennent aucune explication ni correction de cette description. Les photographies ne portent aucun identifiant commun permettant de les relier à l’expédition.
