Compartimentos multitemperatura en un camión frigorífico

Defina las zonas de carga que deben operar al mismo tiempo. Adecue las particiones, el flujo de aire, los patrones de uso de las puertas, el monitoreo y la carga útil a la ruta de reparto multitemperatura.

Cada compartimento necesita su propia trayectoria de aire controlada
  • 01Rango de temperatura de la mercancía y carga térmica en cada zona
  • 02Posiciones de particiones a lo largo de la ruta de entrega
  • 03Impulsión y retorno del aire y monitoreo por zona

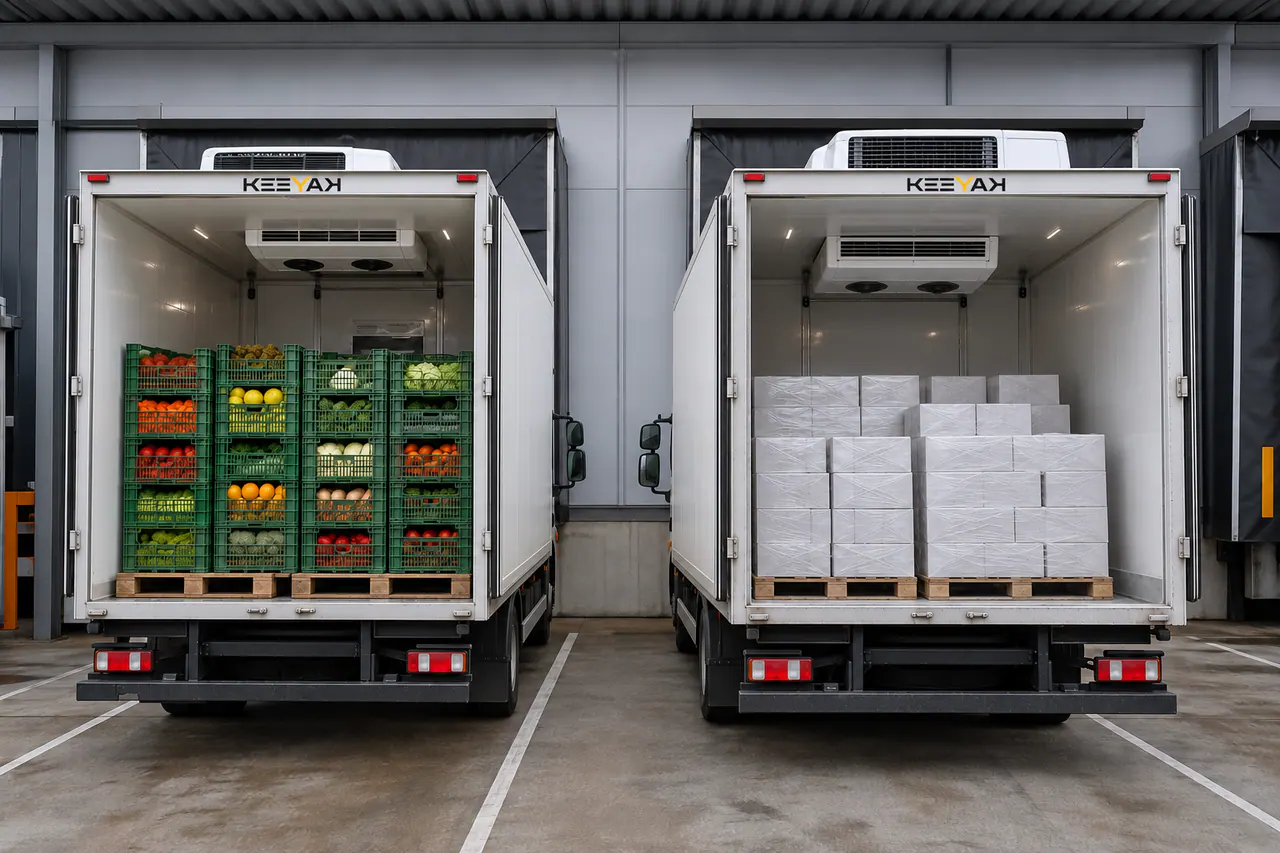

Ver la imagen de referenciaDos camiones refrigerados con las puertas traseras abiertas, uno con frutas y verduras y el otro con carga en cajas

Dos camiones refrigerados con las puertas traseras abiertas, uno con frutas y verduras y el otro con carga en cajas

Una partición separa la carga; el sistema debe controlar cada zona

Un camión frigorífico multitemperatura resulta útil cuando las mercancías necesitan condiciones distintas en una misma ruta. Empiece por indicar la mercancía y su rango de temperatura aprobado en cada compartimento. «Refrigerado» y «congelado» son descripciones útiles, pero no dan al proveedor las temperaturas de consigna que necesita para seleccionar el sistema.

Cada compartimento tiene su propia carga de calor y necesita un flujo de aire de suministro y retorno adecuado. Las particiones y las aperturas de puertas también transfieren calor entre zonas. Agregar un divisor a una carrocería de una zona, por lo tanto, no proporciona, por sí solo, un control de temperatura independiente.

El compartimento pequeño merece tanta atención como el grande. Su patrón de apertura de puertas puede determinar cómo se recupera durante las entregas. Pida al proveedor que explique cómo cada zona mantendrá su condición requerida mientras las otras están operando.

Dibuje los compartimentos al partir y durante las entregas.

Los compartimentos de tamaño igual solo son útiles si se ajustan a la carga y la secuencia de entrega. A medida que los bienes salen del camión, la carga cambia; las particiones móviles también pueden cambiar el volumen de la zona y los caminos de aire de retorno. Un dibujo de la carga de partida no puede describir toda la ruta.

Prepare los requisitos de ruta indicados a continuación junto con el plano de la carrocería. Incluya las temperaturas iniciales de la mercancía y de la carrocería, y revise la carga útil con las divisiones y el equipo propuestos. La guía de transporte del USDA aporta contexto sobre el acondicionamiento previo, el flujo de aire y la carga; no dimensiona un sistema de refrigeración de KEEYAK. USDA: Protección de los alimentos perecederos durante el transporte en camión

La especificación comercial de la Polinesia Francesa enumera una unidad Thermo King T1200 de doble temperatura, una división y una puerta intermedia. La factura y el conocimiento de embarque describen un camión frigorífico, pero la declaración aduanera lo describe como transporte de gas inflamable; los documentos suministrados no incluyen una explicación ni una corrección. Considere esa referencia solo como un equipo incluido en el pedido; no resuelve la clasificación del vehículo ni demuestra las temperaturas de los compartimentos. Solicite una distribución de los compartimentos, un plano del flujo de aire y un registro de ensayo de temperatura para su carga y su secuencia de reparto. Pedido SITRAK de KEEYAK para Polinesia Francesa

Escenario de compra hipotético: un mayorista transporta cajas de productos congelados y lácteos refrigerados, y descarga la mayor parte de los lácteos en las primeras paradas. Pida al proveedor que evalúe tanto la carga de salida como la disposición parcialmente descargada antes de elegir la división de los compartimentos, el acceso por las puertas y el flujo de aire de cada zona.

Desplácese horizontalmente para ver todas las columnas.

Información necesaria para una ruta de temperatura múltiple.
Detalle de la ruta.Qué registrar.Qué necesita explicar el proveedor.
Carga en cada zona.Rango de temperatura aprobado, temperatura inicial y carga cambiante.Las condiciones de operación simultánea y la carga térmica de cada compartimento.
Diseño de los compartimentos.Volúmenes de zona, posiciones de particiones y arreglo de carga a lo largo de la ruta.Flujo de aire de suministro y retorno, con los evaporadores, deshielo y drenaje propuestos.
Paradas de entrega.Secuencia de paradas, tamaño de puertas y duración de apertura.Interacciones entre zonas y recuperación bajo las condiciones establecidas.
Registros de temperaturaUbicaciones de sensores, alarmas y respuesta a una excursión de temperaturaMonitoreo para cada zona, en lugar de solo el compartimento más frío

Por qué sumar dos cargas de calor es solo un punto de partida

Considere las cargas de diseño ilustrativas de 3.2 kW para una zona de congelados y 1.8 kW para una zona de refrigerados. Su carga simultánea base es 3.2 + 1.8 = 5.0 kW, antes de cualquier margen para la interacción entre compartimentos. Estos son valores ilustrativos, no valores nominales de un modelo KEEYAK.

El proveedor aún debe tener en cuenta las fugas a través de las divisiones, la secuencia de apertura de puertas, el desescarche y los cambios en la disposición de la carga. Debe demostrar que el evaporador o el sistema de aire de cada zona satisface sus propias condiciones de proyecto y que el sistema tiene suficiente capacidad simultánea disponible para las cargas de diseño aprobadas en conjunto.

Utilice la suma para entender la discusión de selección. Los requisitos de la carga y el cálculo del proveedor de refrigeración determinan el diseño final; la cifra de 5.0 kW por sí sola no basta para seleccionar una unidad.

Acuerde cómo se verificará cada compartimento

Incluya en la revisión de configuración los requisitos de ruta por zona, el plano de las divisiones y del flujo de aire, el cálculo de capacidad del proveedor y el plan de puesta en servicio y mapeo térmico. Estos documentos deberían describir la misma disposición y las mismas condiciones operativas. El proceso de compra de KEEYAK y las hojas de trabajo públicas ayudan a organizar la revisión; siguen rigiendo los documentos firmados del proyecto. Proceso de compra de KEEYAK Listas de verificación y hojas de trabajo KEEYAK

La página de producto del camión refrigerado proporciona el contexto de esta familia de vehículos para una consulta. Obtenga la documentación del equipo seleccionado correspondiente a la disposición real de los compartimentos y a sus valores nominales. Familia de camiones frigoríficos KEEYAK

Para cada zona, identifique la ubicación de los sensores, los registros, las alarmas y el procedimiento de respuesta. Un solo sensor de aire no permite conocer la temperatura de todos los productos. Antes de combinar mercancías, acuerde la segregación, el control de temperatura, el monitoreo y los procedimientos de respuesta a las desviaciones de temperatura según los requisitos de seguridad alimentaria del propietario de la mercancía y del destino.

Fuentes y aplicabilidad

Proceso de compra de KEEYAK

Explica los pasos desde la descripción del trabajo y la comparación de cotizaciones hasta la aprobación de la configuración y la inspección.

Fecha de verificación de las fuentes:

Familia de camiones frigoríficos KEEYAK

Define la familia de productos pertinente y los límites de configuración publicados. Las capacidades nominales específicas del proyecto requieren los documentos del fabricante de equipo original (OEM) seleccionado.

Fecha de verificación de las fuentes:

Pedido SITRAK de KEEYAK para Polinesia Francesa

La orden de Polinesia Francesa especifica un SITRAK con una unidad de temperatura dual T1200 Thermo King y una carrocería equipada con una partición y una puerta en el medio. No incluye un mapa de medición de compartimentos, lecturas de pruebas de temperatura ni un registro de puesta en servicio local. La factura y el conocimiento de embarque identifican un camión refrigerado, mientras que la declaración aduanera describe el mismo modelo como un vehículo cerrado para el transporte de gas inflamable. Los registros suministrados no contienen explicación ni corrección de esa descripción. Las fotografías no tienen un identificador compartido que las vincule al envío.
