Cómo leer una tabla de carga de una grúa montada en camión

Consulte la tabla correspondiente al modelo exacto de grúa y a la configuración de pluma. Al determinar la capacidad, utilice el radio, las condiciones de emplazamiento, las deducciones y las condiciones de operación indicados.

La capacidad pertenece a una posición de trabajo definida
  • 01Identificación de la grúa y revisión exacta de la tabla de cargas
  • 02Radio horizontal y configuración del brazo
  • 03Condición de apoyo indicada en la tabla y deducciones establecidas

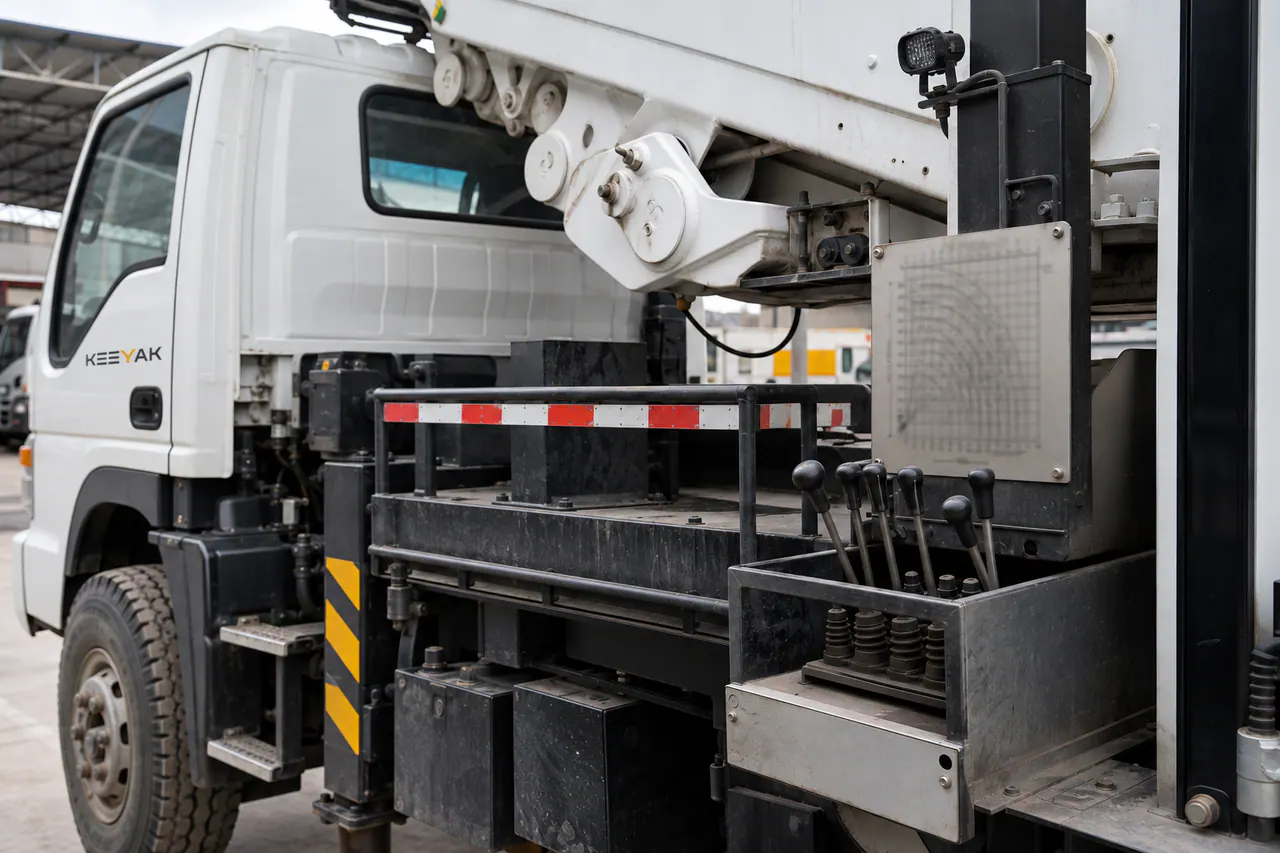

Ver la imagen de referenciaGrúa sobre camión con tabla de cargas y referencia del radio de trabajo

Grúa sobre camión con tabla de cargas y referencia del radio de trabajo

Asegurarse de que la tabla pertenece a la grúa instalada

Una tabla de cargas relaciona la capacidad con una geometría y unas condiciones de emplazamiento definidas. Primero compruebe que el modelo, la revisión, las unidades y las opciones de la tabla correspondan a la grúa ofrecida. Una grúa de aspecto similar o una cifra anunciada de tonelaje máximo no sustituyen esa identificación.

Enumere cada carga representativa con su radio de recogida y colocación. Utilice la definición del fabricante de radio y la configuración de brazo y estabilizadores relevante. La distancia puede cambiar durante el levantamiento, por lo que una sola posición conveniente no puede describir todo el caso.

Leer la configuración y deducciones con la capacidad

Aplique las reglas de la tabla relativas al gancho, los implementos y los accesorios. No invente deducciones, no transfiera capacidades de otra configuración de trabajo ni amplíe la tabla fuera del método del fabricante. Un caso fuera del rango permitido requiere otra grúa u otro método de trabajo en el lugar.

Desplácese horizontalmente para ver todas las columnas.

Leer la configuración y deducciones con la capacidad
DecisiónQué establecerCondición o límite
Identificación de la tabla de cargasCompruebe que coincidan el modelo, la revisión, las unidades y las opciones instaladas.La tabla de una grúa similar no es la referencia aplicable.
Radio de trabajoUtilice el radio horizontal definido por el fabricante.La distancia de carga cambia durante un levantamiento.
ConfiguraciónSeleccione la condición de pluma, extensión y estabilizador.La capacidad de otra configuración no se puede transferir.
Deducciones y límitesAplique las reglas indicadas en la tabla para el gancho y los implementos, así como las demás condiciones establecidas.No invente ni omita deducciones.

Compare la carga suspendida con la base de cálculo de la tabla de cargas

Este ejemplo hipotético supone que la capacidad indicada en la tabla corresponde a la carga suspendida bruta, incluidos el gancho, las eslingas y los accesorios de izaje. Consulte la tabla para el radio y la configuración reales de la pluma, con el sector de izaje y la disposición de estabilizadores indicados.

Con esta base supuesta de carga bruta, el izado queda dentro de la tabla solo si la fila o el diagrama de la configuración concreta permiten al menos 1 780 kg y se cumplen todas las condiciones indicadas.

Desplácese horizontalmente para ver todas las columnas.

Compare la carga suspendida con la base de cálculo de la tabla de cargas
Paso.Cálculo o condición.Resultado.
Carga total levantada1,600 + 1801 780 kg
Búsqueda en la tablaCapacidad según la tabla a 6 m y para la configuración real de trabajo ≥ 1 780 kgDebe pasar
Verificación de configuraciónLa pluma, el sector, los estabilizadores, la nivelación y las opciones instaladas corresponden a la tabla de cargasDebe pasar
  • Carga: 1 600 kg
  • Gancho, eslingas y accesorios de izaje: 180 kg
  • Radio de trabajo requerido: 6 m en el sector definido

Solo son valores hipotéticos basados en la carga suspendida bruta. Para un izado real, siga las reglas de la tabla del fabricante sobre las masas de gancho y accesorios incluidas y las deducciones requeridas, contando cada masa una sola vez. La operación real se rige por un plan de izaje elaborado por personal calificado y por las instrucciones del fabricante de la grúa.

El control remoto no es protección contra sobrecargas

Un mando a distancia cambia el lugar desde el que el operador controla la grúa. Por sí solo, no acredita que haya limitación del momento de carga, monitoreo de la estabilidad ni protección contra todo movimiento inseguro. Solicite al proveedor que identifique las funciones de seguridad instaladas y su relación con la configuración contemplada en la tabla, incluido cualquier dato de entrada sobre la posición de los estabilizadores.

Incluya el mando a distancia, el receptor, la función de parada de emergencia y los enclavamientos pertinentes en el alcance de inspección acordado. Utilice el método de prueba del fabricante. No demuestre la protección superando deliberadamente una capacidad nominal desconocida ni anulando un dispositivo.

Mantener la tabla, instalación y suposiciones del sitio juntas

Solicite la tabla de cargas y el manual aprobados para el equipo instalado, y registre la configuración utilizada en la comparación de compra. Las condiciones de instalación y del terreno también deben ser adecuadas para el izado propuesto. Si no pueden determinarse la identificación, el radio, las deducciones o el emplazamiento, la revisión de la tabla sigue incompleta.

Información para preparar esta revisión
  • Modelo exacto de la grúa y configuración
  • Carga incluyendo accesorios de elevación según lo requiera el fabricante
  • Radio de recogida y colocación
  • Longitud, altura y articulación requeridas del brazo
  • Condiciones de los estabilizadores y del emplazamiento
  • Notas, deducciones y restricciones del gráfico del fabricante
Registros para solicitar y mantener
  • Tabla de carga exacta del fabricante y revisión
  • Cuadro de maniobras de izaje representativas
  • Configuración de la grúa y estabilizador instalados
  • Revisión documentada de la cobertura de la tabla de cargas y excepciones pendientes
Errores comunes y qué verificar en su lugar
  • Usar el tonelaje máximo de la grúa a cualquier radio: consulte la celda exacta de la tabla o el método del fabricante para esa condición.
  • Utilizando la longitud del brazo como radio de trabajo: Siga las definiciones del gráfico y la geometría de elevación.
  • Ignorar las deducciones de accesorios o aparejos: Aplicar todos los requisitos del gráfico y manual establecidos.

Alcance de esta guía

Esta guía no es un plan de elevación y no reproduce una tabla del fabricante.

La operación se rige únicamente por la tabla de cargas y el manual aprobados para el equipo concreto.

No realice el izado si no puede confirmar la identificación de la tabla, el radio, la configuración, las deducciones o las condiciones de emplazamiento.
